Equipos de manipulación manual de materiales: una guía práctica de compra para almacenes

A ocho metros de la puerta del muelle de carga hay un palet de 900 kg de productos envasados. Un operador, una transpaleta manual, cuarenta movimientos en un solo turno. Ese escenario decide casi todo acerca de qué equipo manual de manipulación de materiales debe colocarse en el piso: el peso de carga máxima establece la capacidad nominal mínima, los ocho metros determinan qué parte del desplazamiento desaparece en empujar y tirar, y las cuarenta repeticiones deciden qué tan rápido la fatiga se convierte en una lesión en el hombro o la espalda baja.

La conclusión es lo primero, porque no es complicada. Tres números impulsan la decisión: peso máximo de carga, distancia de viaje en un sentido y altura de elevación requerida. Todo lo demás, desde el material de las ruedas y la geometría del mango hasta la condición del piso y el tipo de paleta, respalda esos tres números o trabaja silenciosamente en contra de ellos.

¿Qué se considera equipo de manipulación manual de materiales?

El equipo de manipulación manual de materiales es cualquier dispositivo que levanta, mueve o posiciona una unidad de carga utilizando el esfuerzo humano para desplazarla, sin motor de desplazamiento impulsado. La elevación en sí suele estar asistida por sistemas hidráulicos o mecánicos, pero el operador proporciona el movimiento y mantiene la carga bajo control.

• Transpaletas manuales con una capacidad nominal de 2000 kg a 2500 kg, con una bomba hidráulica que eleva una paleta de 85 mm a 200 mm por encima del suelo.
• Apiladores manuales con un peso aproximado de 1000 kilogramos, capaz de colocar un palet sobre una viga de estantería o entrepiso mediante un mástil y una bomba manual o un pedal.
• Carretillas y carretillas de mano Clasificado entre 150 kg y 300 kg, útil para cajas, bolsas y tambores en rutas a las que una transpaleta no puede llegar.
• Carros de plataforma y jaula Clasificado entre 250 kg y 500 kg, lo mejor para cajas de cartón mixtas y cajas de asas que nunca tocan una plataforma.
• Manipuladores de bidones, patines y rodillos Clasificado de 300 kg a 500 kg, utilizado para tambores individuales, carretes de cable y movimientos únicos de maquinaria.

La palabra manual describe cómo viaja el equipo, no cómo se levanta la carga. Esa distinción es importante en el punto de compra. Una transpaleta manual de 2500 kg que rueda fácilmente cuando está vacía puede resultar difícil de detener cuando está completamente cargada en un nivelador de muelle con una ligera pendiente.

Cuatro números que deciden la elección

1. Peso de carga máxima, no peso de carga promedio

La capacidad nominal es máxima para un piso nivelado y sin daños con una carga centrada. Las cargas reales rara vez están centradas, a menudo se apilan en altura y, a veces, se apoyan en un palé con una tabla agrietada. Comprar al 100 por ciento de la carga máxima no deja margen para nada de eso, por lo que la mayoría de los equipos de almacén especifican entre un 20 y un 30 por ciento de espacio libre por encima del movimiento de rutina más pesado.

2. Distancia de viaje de ida

Por debajo de unos 15 metros, una transpaleta manual suele ser la opción más rápida y económica porque no hay batería que cargar ni puerto de carga que construir. Entre 15 y 30 metros, el coste laboral por movimiento empieza a subir. Más allá de los 30 metros, y más allá de aproximadamente 60 movimientos por turno, la aritmética generalmente se desplaza hacia los equipos motorizados, razón por la cual la distancia debe estar en la especificación antes que el número de modelo.

3. Altura de elevación y recuento de repeticiones

Si un palet sólo necesita sobrepasar el suelo 100 mm, una transpaleta es suficiente. Si tiene que aterrizar en la segunda viga de estantería a 1800 mm, la carga debe elevarse, sujetarse y posicionarse, lo que hace que el requisito pase a la clase de apilador. Cuente las repeticiones con tanto cuidado como el peso: 200 levantamientos de 5 kg por turno y 20 levantamientos de 50 kg por turno conllevan perfiles de riesgo muy diferentes para la misma persona.

4. Condición del piso, pendientes y ruta

La resistencia a la rodadura aumenta con el hormigón rugoso, las juntas de dilatación, las placas de muelle, las rampas y los escombros. Un camión que necesita 20 N de fuerza para seguir moviéndose sobre concreto pulido puede necesitar tres o cuatro veces más en una rampa de jardín desgastada. Recorre el recorrido completo con el camión cargado antes de firmar el pedido, en la carga más pesada y en el momento del día de mayor actividad.

Para cargas de hasta 2500 kg sobre hormigón nivelado, una transpaleta manual estándar sigue siendo el caballo de batalla de la categoría y suele ser el primer elemento de la lista.

Transpaleta manual de 2500 kg Transpaleta manual resistente para manipulación de materiales de carga pesada Usted está aquí: Productos / Transpaleta manual / Transpaleta manual de 2500 kg Transpaleta manual de servicio pesado para manipulación de materiales de carga pesada Ver producto →

Capacidad nominal en dispositivos manuales comunes

El cuadro anterior compara la capacidad nominal publicada de los dispositivos de manipulación manual que se encuentran con mayor frecuencia en el mismo piso del almacén. Las transpaletas manuales se sitúan en lo más alto de la gama con 2.500 kg, porque la carga se transporta sobre un palé sostenido por una horquilla ancha y dos o cuatro rodillos de carga. Los apiladores manuales reducen su peso hasta aproximadamente 1.000 kg, y esa reducción no es accidental: cuanto más se debe elevar una carga, más deben resistir el vuelco el mástil y la base. Los carros de plataforma, carros para bidones y carretillas para sacos se agrupan entre 250 kg y 500 kg, donde la carga útil está limitada por el tamaño de la plataforma, el diámetro de las ruedas y el propio esfuerzo de empuje del operador. La capacidad de lectura de forma aislada puede inducir a error, porque un camión con una capacidad nominal de 2.500 kg sigue pidiendo a una persona que arranque, dirija y detenga toda la masa en movimiento. Confirme siempre la cifra que figura en la placa del modelo específico, ya que a menudo se construye el mismo tamaño nominal en las versiones de servicio liviano, mediano y pesado.

La fuerza de empuje aumenta más rápido que la carga útil

Las dos curvas muestran cómo la fuerza necesaria para mantener una transpaleta en movimiento crece con la carga útil en dos condiciones diferentes de ruedas y cojinetes. Ambas líneas se calculan a partir de un modelo simple de resistencia a la rodadura con una masa de camión de 80 kg, por lo que los números absolutos variarán con la calidad del piso y el tipo de neumático, pero la forma de las curvas no cambia. La curva inferior representa ruedas de gran diámetro que funcionan con rodamientos de precisión, donde el coeficiente de resistencia se mantiene cerca de 0,012. La curva superior representa pequeñas ruedas duras sobre una superficie más rugosa, donde el coeficiente puede llegar a 0,03, más del doble. Con una carga útil de 250 kg, la diferencia entre ambos es de unos 30 N, algo que la mayoría de los operadores no notarían. A 1.500 kg, la diferencia se amplía a más de 150 N, y ese es el punto en el que un camión deja de sentirse pesado y empieza a resultar difícil de controlar. Muchos programas de ergonomía establecen un límite interno cercano a los 200 N para un empuje sostenido, por lo que un camión que se siente cómodo cuando está medio cargado puede exceder el límite cuando está lleno, razón por la cual las especificaciones de las ruedas merecen la misma atención que la capacidad nominal.

El costo por movimiento cambia con la distancia

Este gráfico de columnas agrupadas compara un índice de costo relativo por movimiento de paleta para manipulación manual, semieléctrica y totalmente eléctrica en tres bandas de distancia. Las cifras provienen de un modelo de planificación ilustrativo más que de un estudio de costos, pero la forma de las columnas refleja cómo se comportan realmente las tres opciones en el piso de un almacén. El manejo manual comienza a ser más barato en distancias cortas porque no hay precio de compra, no hay batería que reemplazar ni infraestructura de carga que instalar. Su índice de costes aumenta entonces considerablemente, porque cada metro adicional se paga con el tiempo del operador y la fatiga acumulada. Las opciones semieléctricas y eléctricas comienzan siendo más caras, ya que el costo de capital y el mantenimiento se cargan en la parte inicial, pero su costo por movimiento se mantiene comparativamente estable a medida que aumenta la distancia. El crossover normalmente aterriza entre 15 y 30 metros, y llega antes cuando los niveles de mano de obra son altos, cuando el turno funciona las 24 horas del día o cuando la ruta incluye una rampa.

Comparación de opciones manuales una al lado de la otra

La tabla de radar puntúa tres dispositivos manuales habituales según los cinco criterios que suelen decidir una compra. La capacidad de carga favorece a la transpaleta manual, que transporta cargas paletizadas de hasta 2500 kg sobre una horquilla ancha. El acceso a pasillos estrechos favorece el carro de plataforma, que gira en un radio más pequeño y se desliza entre los montantes de las estanterías más fácilmente que una transpaleta con una horquilla larga. El bajo coste inicial está cerca entre el carro y la transpaleta, mientras que el apilador manual se sitúa ligeramente detrás porque el mástil, las patas de la base y el sistema hidráulico añaden material y coste. El menor esfuerzo del operador es lo que gana claramente el carro, porque una carga de cartón moderada sobre cuatro ruedas giratorias requiere muy poco de la persona que lo empuja. El bajo mantenimiento es muy similar en los tres, ya que ninguno de ellos lleva batería, motor de accionamiento o tablero de control para realizar el servicio. La lectura conjunta de las tres formas explica por qué las flotas mixtas son normales: ningún dispositivo gana en todos los ejes y la respuesta correcta suele ser una combinación adecuada a la tarea.

Cuando es necesario elevar una carga en lugar de simplemente moverla, un apilador manual llena el espacio entre una transpaleta y una unidad motorizada, y los modelos con horquillas ajustables cubren más de un tamaño de paleta sin accesorios adicionales.

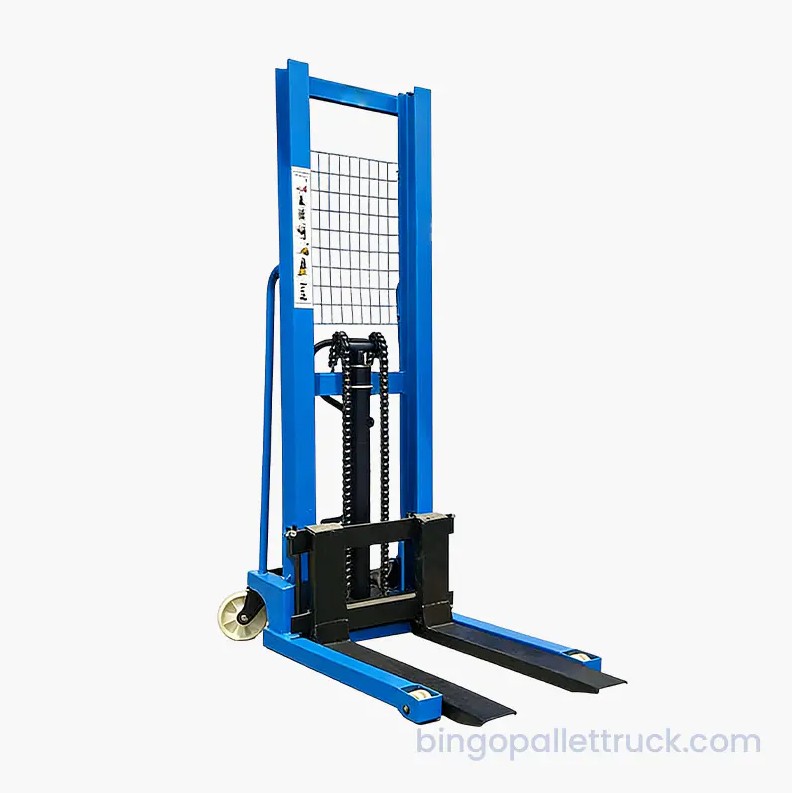

Apilador manual de 1000 kg con horquillas ajustables para múltiples tamaños de paletas Tú estás aquí: Productos / Apilador Manual / Apilador Manual de 1000kg con Horquillas Ajustables para Múltiples Tamaños de Palet Ver producto →

No olvide la unidad de carga debajo

El equipo llama la atención, pero el palé o contenedor que se encuentra debajo decide qué tan estable y qué tan pesado es realmente el movimiento. Un palé de plástico con una superficie estándar de 1.200 por 1.000 mm pesa una fracción de un palé de madera comparable, lo que reduce la masa total que el operador tiene que arrancar, girar y detener en cada viaje. Los diseños encajables y apilables también cambian el panorama del almacenamiento: un palet encajable vacío consume unos pocos centímetros de altura de apilamiento en lugar de una posición de palet llena. El tipo de plataforma también importa, porque una parte superior sólida evita que las cajas pequeñas y las piezas sueltas caigan a través de las tablas, mientras que una plataforma de rejilla drena el agua y pesa menos. Compruebe que el palet esté clasificado para las estanterías sobre las que se colocará, ya que una entrada que se adapta al apilamiento en el suelo puede no ser adecuada para una carga apoyada en una viga. Hacer coincidir la paleta con el camión, el estante y el producto suele ser la mejora de confiabilidad más económica disponible.

Plataforma plástica duradera de 9 patas con tapa sólida de 1200x1000 mm para uso de envío frecuente Este palé de plástico de superficie plana de 1200x1000x140 mm es una solución robusta y rentable para operaciones de almacén de carga media a pesada. Construido con HDPE duradero, ofrece... Ver producto →

Una breve lista de verificación de selección

1. Pese la carga individual más pesada, no la promedio, y agregue entre un 20 y un 30 por ciento de espacio libre.
2. Mida el viaje de ida más largo y cuente el número de movimientos por turno.
3. Confirme el punto de elevación más alto, incluida cualquier viga de bastidor o nivel de entrepiso.
4. Inspeccione la ruta en busca de juntas de expansión, umbrales, rampas, placas de muelle y escombros.
5. Verifique la unidad de carga: tamaño de paleta, tipo de plataforma, condición y compatibilidad de estantes.
6. Verifique la capacidad nominal, el tipo de rueda y la disposición de los frenos en la placa del modelo real.
7. Capacite a los operadores sobre arranque, parada, control de pendientes e inspección diaria previa al uso.

Cuando la manipulación manual deja de tener sentido

Una vez que una ruta pasa aproximadamente 30 metros, realiza más de 60 movimientos por turno o incluye elevaciones repetidas por encima de 1500 mm, la categoría manual deja de ser la respuesta económica. La progresión habitual va desde una transpaleta manual hasta un apilador semieléctrico y luego a equipos motorizados como un transpaleta electrica . La misma lógica se aplica a nivel de sistema, donde los camiones, las estanterías y los contenedores se especifican juntos para una industria específica, como se establece en la descripción general de las soluciones de la cadena de suministro de fabricación. Pasar a equipos motorizados no es un fracaso del enfoque manual; es simplemente el punto donde cambia la aritmética.

Los equipos de manipulación manual de materiales recompensan un proceso de especificación sencillo. Pese la carga más pesada, mida el viaje de ida más largo, confirme el punto de elevación más alto y luego recorra la ruta con el camión completamente cargado. Si el dispositivo elegido aún deja al operador con control suficiente para detener un palet en movimiento en una pendiente, la elección probablemente sea la correcta. Si no es así, el siguiente paso en la gama cuesta mucho menos que una sola lesión en la espalda, una paleta caída o un estante dañado.
