Estanterías ASRS personalizadas para una solución de almacenamiento inteligente totalmente automatizada y resistente

1. Concepto y Definición

Sistemas automatizados de almacenamiento y recuperación (COMO/RS) son sistemas controlados por computadora que colocan y recuperan automáticamente cargas unitarias (paletas, contenedores, bandejas o cajas) de ubicaciones de almacenamiento definidas dentro de una estructura de estanterías. A diferencia de los sistemas semiautomáticos como las estanterías lanzadera o las estanterías móviles, AS/RS realiza operaciones de almacenamiento y recuperación sin intervención humana directa en la zona de almacenamiento. El sistema está dirigido por un Sistema de control de almacén (WCS) o un Sistema de gestión de almacén (WMS), que asigna ubicaciones, emite comandos de movimiento y rastrea el inventario en tiempo real.

La estructura de estanterías en una instalación AS/RS está diseñada específicamente para interactuar de manera precisa con la máquina de recuperación automatizada, generalmente un transelevador (máquina de almacenamiento y recuperación, o SRM) o un transportador con lanzadera. Las dimensiones de los bastidores, las tolerancias de los rieles y la precisión de la posición de la carga están diseñadas con especificaciones más estrictas que en los sistemas operados manualmente, ya que la máquina automatizada depende de la repetibilidad posicional en lugar del criterio del operador.

Las instalaciones AS/RS suelen alojarse en edificios de gran altura con una altura libre de entre 15 y 45 m, aunque existen configuraciones de bahías más bajas. En los diseños de edificios soportados por bastidores (RSB), la propia estructura del bastidor forma el marco estructural principal del edificio, con el revestimiento externo unido directamente a los montantes del bastidor, lo que elimina la necesidad de una estructura de edificio separada.

2. Tipos de sistemas

Carga unitaria AS/RS (nivel de paleta)

Maneja paletas completas o cargas unitarias grandes. Un transelevador (SRM) opera en un pasillo fijo entre dos filas de estanterías, desplazándose horizontalmente a lo largo de un carril de suelo y un carril guía superior mientras un carro elevador se desplaza verticalmente sobre el mástil. El SRM extiende un dispositivo de manejo de carga (generalmente horquillas telescópicas o una plataforma de transporte) para depositar o recuperar una paleta desde cualquier posición de estantería en su pasillo. Los sistemas AS/RS de carga unitaria son la configuración más común en almacenes automatizados de gran altura.

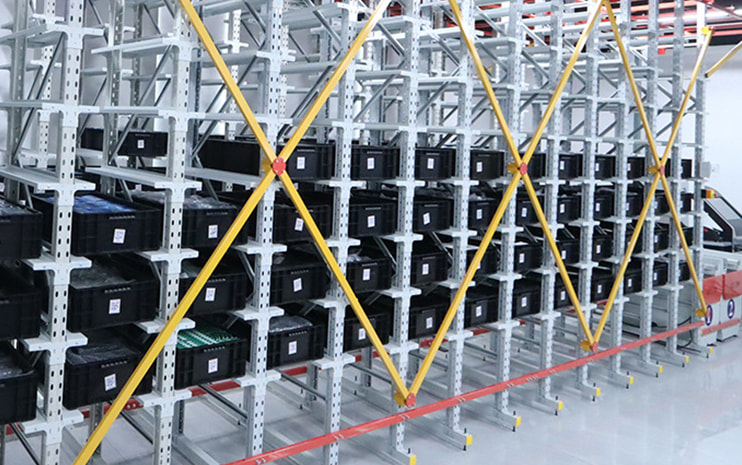

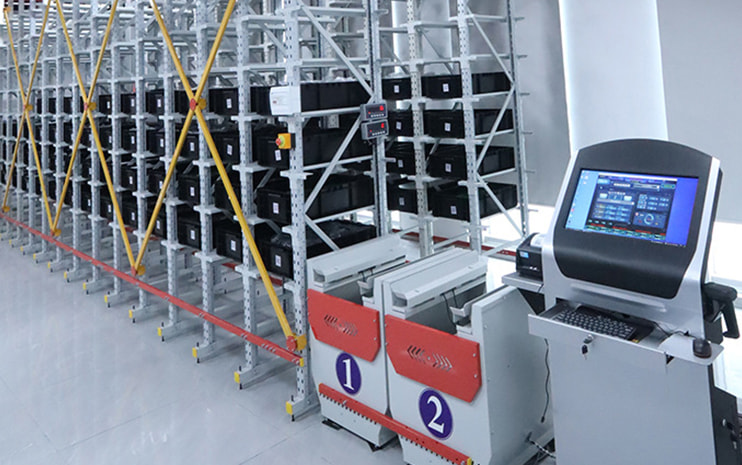

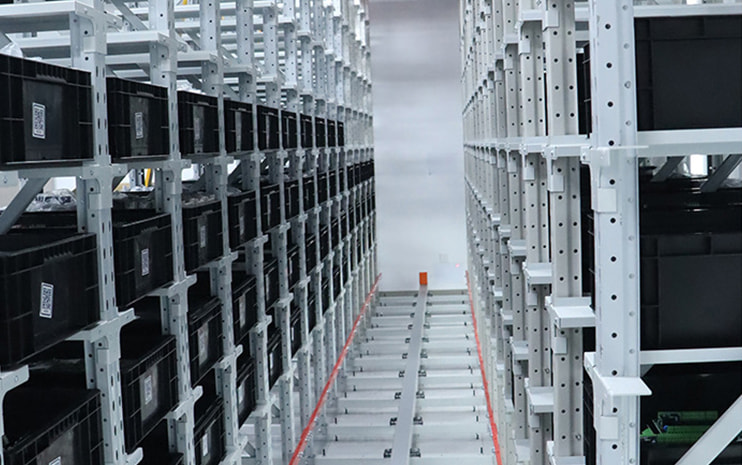

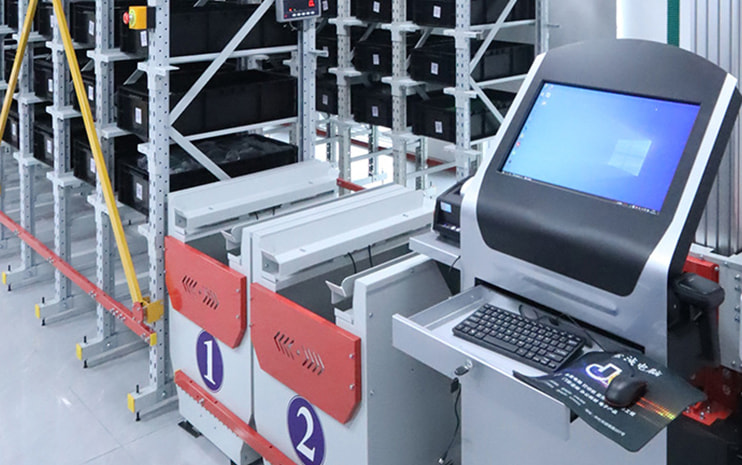

Minicarga AS/RS (nivel de contenedor o bandeja)

Maneja cargas más pequeñas, como contenedores, bandejas o cajas de plástico, en lugar de paletas completas. Las grúas de minicarga operan a alturas más bajas (generalmente de 4 a 15 m) y velocidades más altas que las SRM de carga unitaria, y se usan comúnmente en operaciones de cumplimiento de pedidos, almacenamiento de piezas y comercio electrónico donde se requiere la recolección de artículos individuales o cajas de contenedores.

AS/RS basado en lanzadera

En lugar de un solo SRM por pasillo, múltiples transportadores operan en cada nivel de rack, moviendo cargas dentro de los canales de rack. Un módulo de elevación vertical o ascensor transfiere lanzaderas y cargas entre niveles. Los sistemas AS/RS basados ​​en lanzadera pueden lograr un mayor rendimiento que las configuraciones de un solo SRM al operar múltiples transportadores al mismo tiempo, y se utilizan cada vez más en aplicaciones tanto a nivel de paleta como a nivel de contenedor.

Módulos de elevación vertical (VLM) y carruseles

Los VLM son unidades de almacenamiento automatizadas cerradas en las que las bandejas se almacenan en una columna vertical y se recuperan mediante un extractor interno hasta una abertura de acceso ergonómica. Los carruseles horizontales y verticales giran las estanterías para llevar los artículos al operador. Estos sistemas se utilizan para productos más pequeños y normalmente se instalan dentro de edificios existentes en lugar de en estructuras de gran altura construidas expresamente.

3. Parámetros técnicos clave

4. Aplicaciones e industrias

Las instalaciones de AS/RS requieren mucho capital y se justifican cuando se aplican una o más de las siguientes condiciones: volumen de almacenamiento muy alto, requisitos de alto rendimiento, objetivos significativos de reducción de costos laborales, terreno o espacio de piso limitado, entornos de temperatura controlada o requisitos estrictos de precisión del inventario.

• Distribución de alimentos y bebidas: Operaciones de paletas de gran volumen y alta velocidad con requisitos de control de temperatura. AS/RS reduce tanto la dependencia laboral como el volumen del pasillo refrigerado.
• Fabricación y distribución farmacéutica: El estricto control de lotes, la gestión de la fecha de caducidad y la trazabilidad de la serialización se gestionan a nivel del sistema, y cada movimiento se registra automáticamente.
• Cumplimiento del comercio electrónico: Los sistemas AS/RS basados en lanzadera y minicarga manejan entornos con un gran número de SKU y alta frecuencia de pedidos donde la preparación de pedidos de producto a persona (GTP) reduce significativamente el tiempo de viaje y el costo de mano de obra.
• Automoción y fabricación: Almacenamiento intermedio de componentes y productos terminados con requisitos de secuenciación precisos para el suministro de la línea de producción.
• Logística de terceros (3PL): Centros de distribución de alto rendimiento donde los costos laborales, la precisión y los acuerdos de nivel de servicio de rendimiento justifican la inversión de capital en automatización.

5. Comparación con otros sistemas de almacenamiento en palés

6. Ventajas y limitaciones

Ventajas: densidad de almacenamiento muy alta, particularmente en configuraciones de edificios con estantes altos; selectividad de paleta completa con precisión de inventario 100% rastreada por el sistema; redujo sustancialmente la dependencia de los operadores de montacargas en la zona de almacenamiento, reduciendo los costos laborales y eliminando el error humano en el almacenamiento y la recuperación; Capacidad de operación las 24 horas sin restricciones de turnos; tiempos de ciclo consistentes independientemente de la profundidad o altura del lugar de almacenamiento; eficaz en entornos con temperatura controlada al minimizar la presencia humana y las aperturas de puertas asociadas.

Limitaciones: la inversión de capital inicial más alta de cualquier categoría de sistemas de almacenamiento de paletas; cronogramas del proyecto de 12 a 36 meses desde el diseño hasta la puesta en servicio; requiere un suministro de energía estable y de alta calidad y una infraestructura de TI sólida; cualquier SRM o falla del sistema suspende el acceso al pasillo afectado hasta que se complete la reparación; la planificación de redundancia es esencial; la estandarización de las unidades de carga es obligatoria: los tipos de paletas mixtas o no conformes provocan errores en la máquina; El mantenimiento continuo requiere capacidad técnica especializada que normalmente no está disponible en los equipos generales de operaciones de almacén.

7. Preguntas frecuentes

P: ¿Qué es un edificio soportado por bastidores (RSB) en un contexto AS/RS?
Un edificio soportado por estanterías es una estructura en la que las estanterías AS/RS forman el marco estructural principal del edificio. El revestimiento de paredes exteriores, el techo y la protección contra la intemperie se fijan directamente a los montantes del bastidor en lugar de a un esqueleto de edificio separado. Los diseños RSB son comunes en proyectos AS/RS nuevos, ya que eliminan el costo de una estructura de edificio separada, reducen el tiempo de construcción y optimizan la relación entre la altura del bastidor y el volumen del edificio. No son adecuados para modernizar edificios existentes.

P: ¿Qué estándares de calidad de palés se requieren para la compatibilidad AS/RS?
Los sistemas AS/RS imponen requisitos de calidad de palets más estrictos que las estanterías accionadas manualmente. Las tarimas deben ajustarse exactamente a las dimensiones especificadas (largo, ancho, alto y configuración de la plataforma), estar libres de deformaciones o daños que puedan afectar el acoplamiento del dispositivo de manejo de carga del SRM y cumplir con la capacidad de carga especificada en el diseño del sistema. Los palés no conformes se rechazan en el transportador de entrada antes de ingresar a la zona AS/RS. La mayoría de las instalaciones incluyen una estación automática de control de peso y dimensionamiento de palés en el punto de entrada al sistema.

P: ¿Cómo se calcula el rendimiento para un AS/RS de carga unitaria?
El rendimiento de un solo pasillo de SRM generalmente se expresa en ciclos combinados por hora; un ciclo combinado es un movimiento de almacenamiento y un movimiento de recuperación en un solo viaje de SRM. El rendimiento del ciclo combinado depende de la geometría del estante (longitud y altura del pasillo), las velocidades de desplazamiento de los SRM y la distribución estadística de las ubicaciones de almacenamiento. FEM 9.851 proporciona una metodología estandarizada para calcular el rendimiento de AS/RS en condiciones definidas, que se utiliza durante el diseño del sistema para verificar que la cantidad especificada de pasillos SRM cumpla con el rendimiento requerido.

P: ¿Se puede ampliar un AS/RS después de la instalación inicial?
La ampliación es posible pero debe planificarse en la etapa de diseño inicial. Agregar pasillos SRM requiere bahías de rack adicionales, extensiones de rieles de piso, extensiones de rieles guía superiores y capacidad de software WCS. En los edificios soportados por estanterías, la expansión estructural es más compleja que en los edificios convencionales. El enfoque más práctico es diseñar el sistema inicial con zonas de expansión definidas y diseñar previamente las conexiones estructurales, la capacidad de suministro de energía y la arquitectura WCS para acomodar pasillos futuros sin rediseñar el sistema central.

P: ¿Cuál es la función de un WCS versus un WMS en una instalación AS/RS?
Un sistema de gestión de almacenes (WMS) gestiona el inventario a nivel de lógica empresarial: gestión de pedidos, asignación de existencias e informes. Un sistema de control de almacén (WCS) gestiona el equipo físico: dirige los movimientos de SRM, el enrutamiento de los transportadores y el seguimiento de la carga en tiempo real. En las instalaciones AS/RS, el WCS recibe tareas del WMS y las traduce en comandos precisos de la máquina. Algunas plataformas modernas integran la funcionalidad WMS y WCS en un sistema unificado, mientras que otras las mantienen como capas separadas con interfaces definidas.

8. Maquinaria de bingo y AS/RS

Yancheng Bingo Machinery Equipment Co., Ltd. fabrica y suministra equipos de almacenamiento y logística en las categorías de estanterías, manipulación y almacenamiento. Si bien las instalaciones AS/RS son sistemas de alta ingeniería que requieren integradores de automatización especializados, los componentes de estanterías de alta resistencia que forman la base estructural de los sistemas AS/RS de carga unitaria (montantes, vigas y accesorios estructurales) se encuentran dentro de la gama de productos de estanterías de Bingo, producidos según estándares de calidad internacionales a través de una cadena de suministro estructurada y un proceso de inspección.

En entornos de almacenamiento que incorporan zonas automatizadas AS/RS y áreas de almacenamiento manual convencional, la cartera de productos más amplia de Bingo respalda el perímetro de manipulación manual: transpaletas eléctricas y apiladores para recepción entrante y preparación de despacho saliente; contenedores y cajones de plástico compatibles con las dimensiones del contenedor miniload AS/RS para unificación de mercancías; y envoltura elástica y flejes de embalaje para asegurar la carga antes de la entrada al sistema. Esta gama de productos admite adquisiciones integradas para instalaciones que operan AS/RS junto con flujos de trabajo de manipulación y almacenamiento convencionales.

Yancheng Bingo Machinery Equipment Co., Ltd. · Referencia de normas: EN 15512, FEM 9.831, FEM 9.832, FEM 9.851, ISO 22166, RMI ANSI MH16.1
