Estanterías de flujo de cartón personalizadas para una solución de almacenamiento FIFO por gravedad de alta resistencia

Estanterías de flujo de cartón (también llamada estantería de flujo de cartón o estantería de flujo de gravedad) es una solución de almacenamiento de alta densidad que utiliza carriles de rodillos o ruedas inclinados para permitir que los cartones, cajas y contenedores se deslicen hacia adelante automáticamente bajo la gravedad. Los productos se cargan desde la parte trasera del estante y fluyen hacia la cara frontal de recogida, creando una verdadera Primero en entrar, primero en salir (FIFO) rotación sin ninguna potencia mecánica ni intervención del operador.

El sistema separa el pasillo de reabastecimiento del pasillo de preparación de pedidos, lo que significa que las operaciones de reabastecimiento y preparación de pedidos pueden realizarse simultáneamente. Esta única característica estructural por sí sola puede reducir el recorrido de la ruta de selección al hasta 60% en comparación con las estanterías convencionales en entornos con un alto número de SKU, lo que mejora directamente el rendimiento en el cumplimiento del comercio electrónico, los centros de distribución y el almacenamiento interno de los supermercados.

Componentes principales

• Pistas de rodillos/ruedas inclinadas — normalmente se fija en una inclinación de 3° a 5° para mantener una velocidad de flujo controlada de 0,2 a 0,5 m/s.
• Controladores de velocidad / frenos — desacelere las cajas pesadas cerca de la cara de recogida para evitar daños por impacto.
• Separadores de carriles — mantenga los SKU individuales en canales dedicados, eliminando errores de mezcla.
• Marcos y vigas verticales — acero estructural con recubrimiento en polvo clasificado para soportar cargas de carril desde 30 kg hasta 150 kg por nivel de estante .
• paradas finales — mantener la caja frontal en una posición de recogida estable y ergonómica.

Ventajas clave en entornos de almacenamiento de alta rotación

En el rápido movimiento de la distribución de bienes de consumo y el cumplimiento del comercio electrónico, las estanterías dinámicas de cajas de cartón ofrecen un retorno de la inversión medible en varias dimensiones operativas. En Yancheng Bingo Machinery Equipment Co., Ltd, diseñamos estos sistemas en torno a objetivos de rendimiento del mundo real en lugar de máximos teóricos, por lo que las ganancias de rendimiento a continuación reflejan lo que los clientes logran consistentemente después de la instalación.

Idoneidad por sector industrial

• Cumplimiento del comercio electrónico — La rápida rotación de SKU y los estrictos plazos de envío el mismo día son los que más se benefician de la alta tasa de selección.
• Distribución de alimentos y bebidas. — FIFO automático evita infracciones de la fecha de caducidad y reduce el desperdicio de productos.
• Almacenamiento farmacéutico — El control de SKU por carriles separados admite los requisitos de trazabilidad de lotes.
• Reabastecimiento minorista de supermercados — la profundidad compacta (normalmente de 2 a 6 m) se adapta a las limitaciones del espacio de almacenamiento y, al mismo tiempo, admite los ciclos de reabastecimiento de los estantes.
• Kit de piezas de fabricación — La alimentación secuenciada a las líneas de montaje elimina el conteo y desplazamiento manual de piezas.

Parámetros de diseño y opciones de configuración

La especificación correcta de un sistema de flujo de cajas requiere hacer coincidir la geometría del estante, el tipo de vía y el ancho del carril con las dimensiones reales de las cajas y el rango de peso en la instalación. Sobredimensionar un sistema aumenta los costos innecesariamente; Un tamaño insuficiente provoca atascos o velocidades de flujo incontroladas que dañan el producto.

Guía de selección del tipo de pista

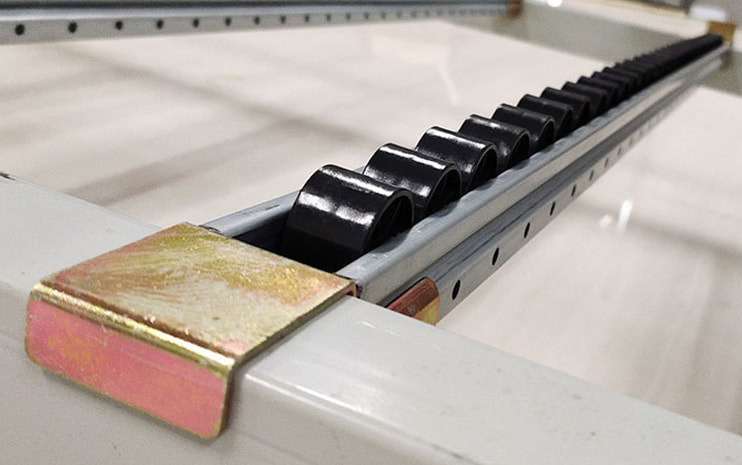

• Huellas de ruedas de plástico — ideal para cargas ligeras (menos de 25 kg/caja), cajas de fondo liso y entornos en contacto con alimentos. Bajo nivel de ruido, resistente a la corrosión.
• Pistas de rodillos de acero — Adecuado para cajas de cartón más pesadas (25 a 80 kg), cajas corrugadas o de fondo rugoso y aplicaciones de ciclo alto.
• Camas con ruedas de ancho completo — se utiliza cuando los tamaños de las cajas varían mucho dentro del mismo carril, o para contenedores y bandejas con anchos consistentes.
• Pistas de patines — opción rentable para cajas ligeras y de tamaño uniforme en operaciones de selección de menor intensidad.

Rangos dimensionales estándar

Consideraciones de instalación, mantenimiento y cumplimiento

A diferencia de las estanterías para paletas, los sistemas de flujo de cajas de cartón contienen componentes móviles (rodillos, ruedas, controladores de velocidad) que requieren inspecciones periódicas para mantener un comportamiento de flujo seguro y consistente. Un programa de mantenimiento estructurado es tan importante como una correcta instalación inicial.

Mejores prácticas de instalación

1. Anclaje al piso estructural — las placas de base deben estar ancladas químicamente o atornilladas según los códigos locales de carga sísmica y de viento (EN 15512 en Europa, ANSI MH16.1 en Norteamérica).
2. Verificar la nivelación del piso — una desviación del suelo transversal superior a ±10 mm en 2 m provoca una carga desigual en los carriles y un desgaste prematuro de los cojinetes.
3. Calibrar el ángulo de paso por carga — Pruebe el flujo con la caja de cartón más pesada esperada antes de la instalación final de la vía para confirmar que la distancia de frenado esté dentro de los 200 mm del tope final.
4. Etiquete cada carril con límites de carga — el rango de peso y tamaño de las cajas visibles evita la sobrecarga del personal del almacén durante los turnos de reabastecimiento.
5. Puesta en marcha con simulación de carga completa — recorra toda la profundidad de la bahía de cajas de atrás hacia adelante para verificar si hay bloqueos de carril, deriva lateral o velocidad excesiva en la cara de recogida.

Programa de mantenimiento preventivo

• Semanal — inspeccionar visualmente los topes finales para detectar deformaciones; compruebe que los separadores de carriles estén completamente acoplados.
• Mensual — girar manualmente cada rodillo y rueda; reemplace cualquiera que gire de manera desigual o produzca chirridos.
• Trimestral — vuelva a apretar todas las conexiones entre viga y montante; Verifique la integridad de los pernos de anclaje en las placas base.
• Anualmente — inspección estructural completa según la norma de seguridad del rack; documente los hallazgos y reemplace los componentes desgastados antes de que se reanuden los ciclos de reposición.

Con una cadena de suministro madura y estrictos procesos de inspección de calidad, cada estanterías de flujo de cartón El sistema suministrado por Yancheng Bingo Machinery Equipment Co., Ltd se somete a verificación dimensional, controles de calidad de la soldadura y pruebas de adhesión del revestimiento de la superficie antes del envío, lo que garantiza que el rendimiento estructural coincida con las especificaciones de diseño desde el primer día.

Integración de estanterías de flujo de cartón con una automatización de almacén más amplia

Las estanterías dinámicas para cajas de cartón no son una solución independiente: funcionan de forma más eficaz cuando se integran en un ecosistema de gestión de almacenes más amplio. Comprender cómo interactúa con los sistemas adyacentes ayuda a los planificadores a extraer el máximo valor de la inversión.

Compatibilidad con sistemas de gestión de almacenes (WMS)

A cada carril en una bahía de flujo de cajas se le puede asignar un código de ubicación de contenedor único en un WMS. Esto permite el reabastecimiento dirigido: el WMS señala cuando un carril cae por debajo del nivel mínimo de existencias y dirige al operador de reabastecimiento a la posición correcta de carga trasera. La visibilidad del estado de los carriles en tiempo real reduce los incidentes de desabastecimiento entre un 30 % y un 45 % en entornos con un alto número de SKU en comparación con los métodos de recuento de ciclos manuales.

Combinación con Pallet Flow y estanterías estáticas

Un diseño común combina estanterías de flujo de paletas en los niveles superiores (búfer de cajas llenas) con flujo de cajas de cartón en los niveles medios (recogida de cajas rotas) y estanterías estáticas en los niveles inferiores (SKU de movimiento lento). esto modelo de selección de zonas de tres niveles puede aumentar el rendimiento del almacén en un 35 % manteniendo constante el número de pasillos. La separación de los pasillos de reabastecimiento y recogida se mantiene constante en los tres niveles cuando la profundidad del marco del bastidor supera los 2400 mm.

Integración de Pick-to-Light y escaneo de códigos de barras

Los módulos LED pick-to-light se montan directamente en la viga frontal de cada carril de flujo, iluminando el carril requerido y mostrando la cantidad recogida en una pequeña pantalla. Combinada con el avance automático del cartón del sistema de flujo, esta configuración logra elegir tasas de precisión superiores al 99,8% y elimina la necesidad de listas de selección en papel, lo que reduce el tiempo de procesamiento de pedidos en un promedio del 22 %.

Preguntas frecuentes sobre las estanterías fluidas de cartón

¿Cuál es el tamaño mínimo de caja adecuado para un carril de flujo?

La mayoría de los fabricantes especifican una huella mínima de caja de aproximadamente 150 mm × 150 mm para un comportamiento de flujo fiable en rodadas estándar. Los objetos más pequeños tienden a caer entre las ruedas o patinar de forma impredecible. Para artículos muy pequeños, se pueden usar contenedores o bandejas que transportan múltiples unidades para llevar la huella efectiva dentro del rango operativo de la pista.

¿Pueden las estanterías dinámicas de cartón manejar SKU de peso mixto en la misma bahía?

Sí, pero cada carril debe configurarse de forma independiente para su carga específica. Los carriles más pesados ​​requieren rodillos de acero y frenos retardadores de velocidad; los carriles más ligeros pueden utilizar ruedas de plástico. Mezclar tipos de orugas incompatibles dentro de un solo carril (por ejemplo, usar ruedas livianas con cajas pesadas) causa desgaste prematuro y velocidad de flujo inconsistente, por lo que la especificación a nivel de carril es esencial.

¿Qué profundidad deben tener las estanterías para justificar la inversión?

El punto de equilibrio económico frente a las estanterías estáticas estándar normalmente se produce cuando la profundidad de la bahía excede 1.800 milímetros y la frecuencia de selección para cada carril es de al menos 15 a 20 selecciones por hora. Por debajo de ese umbral, la prima de productividad de un sistema de flujo puede no compensar el mayor costo de capital. Para entornos de recolección de alta frecuencia con reabastecimiento diario, son comunes las bahías de 2400 a 3600 mm de profundidad.

¿Qué industrias utilizan más ampliamente las estanterías dinámicas para cajas de cartón?

Estanterías de flujo de cartón se adopta más ampliamente en el comercio electrónico y la logística de terceros (3PL), seguido de la distribución de alimentos y bebidas, el almacenamiento de productos farmacéuticos y el equipamiento de repuestos para automóviles. Específicamente en el comercio electrónico, las encuestas de la industria indican que Más del 65 % de los centros logísticos con más de 5000 SKU activos. emplear alguna forma de recolección por flujo por gravedad, siendo el flujo de cartón la variante más frecuente.

¿Cómo garantiza Yancheng Bingo Machinery Equipment Co., Ltd la calidad del producto?

Confiamos en un sistema de cadena de suministro maduro y estrictos procesos de inspección de calidad para garantizar que cada producto cumpla con los estándares internacionales. El acero en bruto proviene de fábricas certificadas con propiedades mecánicas documentadas; Cada marco vertical y viga se somete a una inspección dimensional y a una prueba de deflexión de carga antes del recubrimiento de la superficie. Los sistemas terminados se verifican con los dibujos de diseño antes del embalaje, y todos los productos se documentan para su trazabilidad durante todo el ciclo de producción, lo que brinda a los clientes de fabricación, logística de comercio electrónico, almacenamiento y distribución y venta minorista en supermercados la confianza de que el sistema que reciben coincide con las especificaciones que solicitaron.

¿Se requiere un permiso de construcción para la instalación de estanterías dinámicas de cartón?

Los requisitos varían según la jurisdicción. En la mayoría de los mercados, los sistemas de estanterías que exceden una altura definida (comúnmente 2400 mm u 8 pies) o una carga total de la bahía (a menudo 2000 kg) requieren una aprobación de ingeniería estructural y, en algunos casos, un permiso de construcción. Proporcionamos paquetes completos de cálculo estructural para nuestros sistemas a pedido, que pueden enviarse directamente a las autoridades locales para su aprobación.
