Estanterías de doble profundidad personalizadas para una solución de almacenamiento selectivo de alta densidad para trabajos pesados

1. Concepto y Definición

Trasiegos de doble fondo es una variante de estantería selectiva en la que se almacenan dos cargas de paletas consecutivas en un único carril de estanterías, duplicando la profundidad de almacenamiento por pasillo en comparación con las estanterías selectivas estándar de una sola profundidad. La posición del palet frontal mira hacia el pasillo; la posición del palet trasero se encuentra directamente detrás de él, accesible sólo después de que se haya retirado el palet delantero.

Debido a que una carretilla elevadora de contrapeso estándar no puede alcanzar la posición de paleta trasera, el almacenamiento de doble profundidad requiere una carretilla retráctil de doble profundidad: una carretilla elevadora especializada equipada con un mecanismo de pantógrafo (extensión de tijera) que extiende las horquillas una profundidad de paleta adicional dentro de la estantería. Este requisito de equipo es una característica definitoria del sistema y debe tenerse en cuenta en cualquier proyecto de estanterías de doble profundidad.

El sistema logra un equilibrio práctico entre la densidad de almacenamiento y la accesibilidad del inventario, lo que lo convierte en una de las soluciones de estanterías de alta densidad más utilizadas en entornos de almacenamiento generales.

2. Principio de funcionamiento

En una configuración de doble profundidad, cada pasillo sirve para dos filas de estanterías en lugar de una. La carretilla retráctil se acerca al frente del rack desde el pasillo, extiende su mecanismo de pantógrafo para colocar o recuperar el pallet trasero sin ingresar físicamente a la estructura del rack. Se accede a la plataforma frontal de la misma manera que a las estanterías selectivas estándar de profundidad simple: no se requiere extensión.

La implicación operativa es que sólo se puede acceder directamente a los palés traseros una vez que se ha movido el palé delantero. Esto crea una secuencia de último en entrar, primero en salir (LIFO) dentro de cada carril, lo que restringe la idoneidad del sistema para el inventario que requiere una rotación de fechas estricta.

3. Configuraciones del sistema

Estándar Doble Profundo

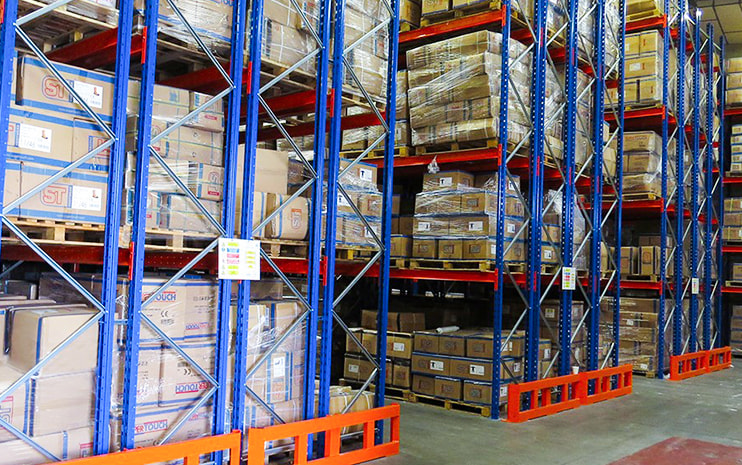

Dos filas de palets comparten un pasillo, con estanterías dispuestas espalda con espalda. Esta es la configuración más común y reduce el número total de pasillos aproximadamente entre un 30% y un 40% en comparación con las estanterías selectivas de una sola profundidad en el mismo espacio.

Doble Fondo con Pasillo Guiado (Variante VNA)

En almacenes de pasillos muy estrechos (VNA), las estanterías de doble profundidad se pueden combinar con carretillas retráctiles guiadas que operan en pasillos tan estrechos como entre 1,5 y 1,8 m. Esta configuración aumenta aún más la densidad de almacenamiento, pero requiere sistemas de camiones guiados por cables o rieles y una mayor inversión inicial en infraestructura de guiado.

Doble profundidad de varios niveles

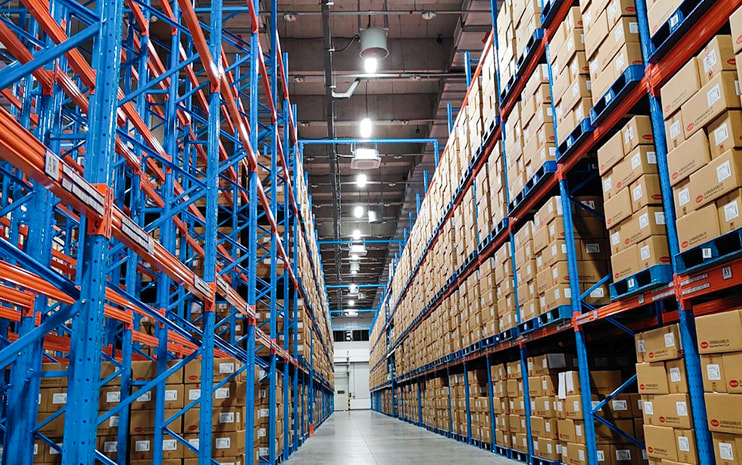

Las estanterías de doble fondo se instalan habitualmente en configuraciones de estantes altos de 10 a 15 mo más, a las que se accede mediante camiones de alto alcance y doble fondo. Las instalaciones de varios niveles son típicas en los centros de distribución donde maximizar la utilización del almacenamiento vertical es una prioridad junto con las mejoras de densidad a nivel del piso.

4. Parámetros técnicos clave

5. Aplicaciones e industrias

Las estanterías de doble profundidad son más efectivas en operaciones con una cantidad moderada de SKU y un volumen de paletas por SKU de medio a alto, donde no se requiere una selectividad total de paletas individuales para cada posición. Las aplicaciones típicas incluyen:

• Centros de distribución generales: Donde se puede organizar una combinación de SKU de movimiento rápido y medio para que las posiciones traseras mantengan stock de reserva del mismo producto que la posición delantera, preservando la selectividad efectiva.
• Naves de fabricación: Almacenamiento intermedio de materias primas o productos terminados con volúmenes de paleta consistentes por SKU y rotación compatible con LIFO.
• Comercio minorista y bienes de consumo: Productos con larga vida útil y altos volúmenes de paletas por línea, donde la gestión de la fecha de caducidad no es una restricción operativa estricta.
• Almacenamiento en frío: Cuando el número reducido de pasillos reduce el volumen refrigerado que se debe mantener, aunque los requisitos FIFO en algunas operaciones de la cadena de frío pueden limitar la idoneidad.
• Logística de comercio electrónico: Zonas de almacenamiento de reserva para SKU de alta velocidad donde las ubicaciones de selección avanzada se reponen desde bahías de reserva de doble profundidad.

6. Comparación con sistemas relacionados

Las estanterías de doble profundidad ocupan un práctico término medio: ofrecen una densidad significativamente mayor que las estanterías selectivas de una sola profundidad sin los estrictos requisitos de homogeneidad de SKU de los sistemas drive-in o de lanzadera, y con un costo de capital significativamente menor que las alternativas basadas en lanzadera.

7. Ventajas y limitaciones

Ventajas: aproximadamente entre un 30 % y un 40 % más de posiciones de almacenamiento que las estanterías selectivas de una sola profundidad en el mismo espacio; conserva un nivel relativamente alto de tolerancia a la variedad de SKU en comparación con los sistemas drive-in o lanzadera; sin componentes mecánicos dentro de la estructura del bastidor, lo que resulta en bajos requisitos de mantenimiento; compatible con la gestión de inventario y asignación de espacios WMS estándar; Instalación y reconfiguración sencillas.

Limitaciones: requiere una carretilla retráctil de doble profundidad, lo que representa una inversión adicional en equipamiento y limita la intercambiabilidad de la flota de carretillas elevadoras; las posiciones de la paleta trasera solo son accesibles después de retirar la paleta delantera, lo que reduce la selectividad efectiva a aproximadamente el 50%; El flujo por carril exclusivo de LIFO hace que el sistema no sea adecuado para productos con requisitos estrictos de rotación de fecha de caducidad; la operación de carretillas retráctiles con pantógrafo requiere un ancho de pasillo adecuado y capacitación del operador; la visibilidad de las posiciones traseras es limitada, lo que aumenta la dependencia de datos de ubicación precisos del WMS.

8. Instalación y Mantenimiento

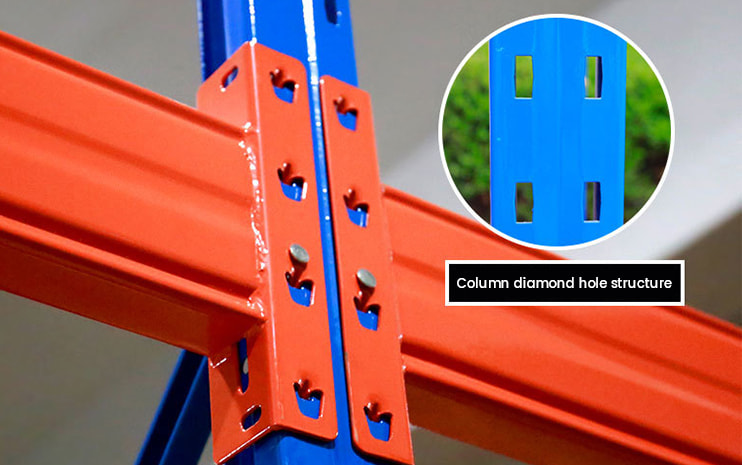

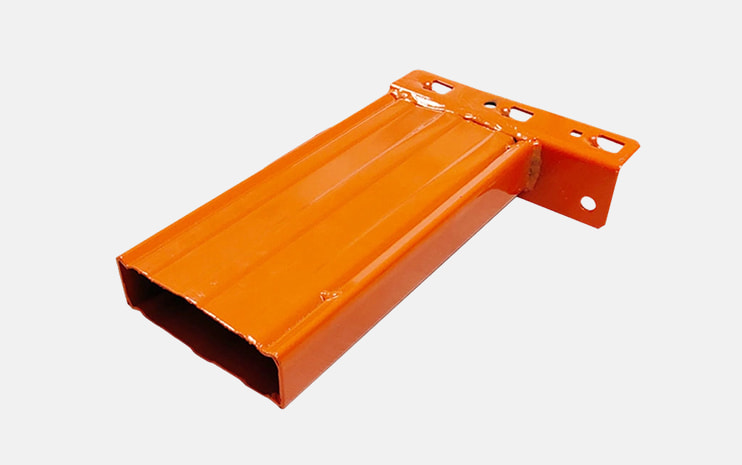

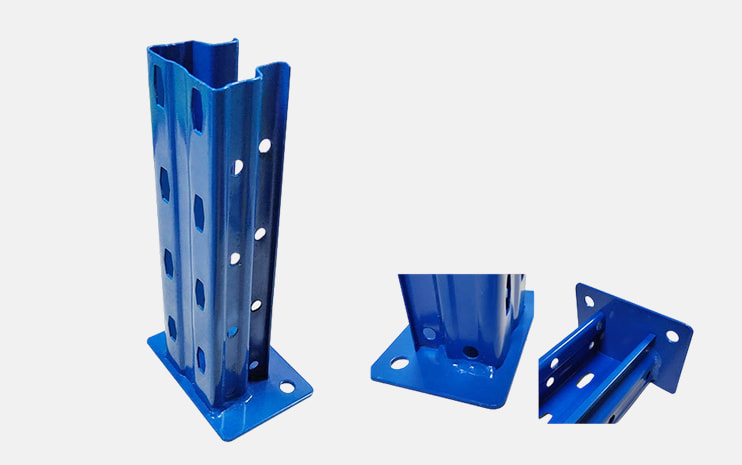

Las estanterías de doble fondo siguen los mismos procedimientos de instalación estructural que las estanterías selectivas estándar. Los montantes del marco se anclan a la losa del piso, las vigas se aseguran a las alturas designadas usando pasadores de seguridad o clips de bloqueo, y los espaciadores de filas mantienen el espacio correcto entre las filas consecutivas. No se requieren componentes especiales de rieles o canales dentro del propio bastidor.

La nivelación del piso y las tolerancias de plomada vertical deben cumplir con la norma EN 15620 o normas equivalentes. Cada módulo debe mostrar un aviso de carga de bastidor que indique la carga máxima de la unidad y la carga del compartimento según EN 15635. La inspección de rutina debe incluir la condición del conector de la viga, el anclaje de la placa base vertical y la alineación del marco, particularmente en áreas de operación frecuente de carretillas retráctiles, donde la extensión del pantógrafo aumenta el riesgo de contacto accidental con los componentes del bastidor.

Se recomienda marcar el piso del pasillo para guiar el posicionamiento del montacargas retráctil, ya que los ángulos de aproximación consistentes mejoran la alineación del pantógrafo con las posiciones traseras de los pallets y reducen la incidencia de la mala colocación de los pallets.

9. Preguntas frecuentes

P: ¿Se puede utilizar una carretilla retráctil estándar con estanterías de doble profundidad?
No. Una carretilla retráctil estándar solo puede acceder a la posición de paleta delantera. Para acceder a la posición trasera se requiere una carretilla retráctil de doble profundidad equipada con un mecanismo de pantógrafo (extensión de tijera). El uso de una carretilla retráctil estándar en un sistema de doble profundidad resultará en la imposibilidad de almacenar o recuperar paletas traseras.

P: ¿Cómo se deben asignar los SKU en un sistema de doble profundidad?
La práctica de asignación de espacios más eficaz es asignar el mismo SKU a las posiciones delantera y trasera dentro de un carril. Esto preserva una selectividad eficaz en todo el carril, ya que ambas posiciones contienen productos idénticos y el palet trasero sirve como stock de reserva para la posición delantera. Asignar diferentes SKU a las posiciones delantera y trasera en el mismo carril reduce la selectividad efectiva al 50 % y aumenta la complejidad operativa.

P: ¿Las estanterías de doble profundidad son compatibles con la gestión de inventario FIFO?
Dentro de un solo carril, las estanterías de doble profundidad funcionan según LIFO: se debe retirar el palet delantero antes de poder acceder al palet trasero. El cumplimiento de FIFO se puede lograr a nivel de carril gestionando la rotación de stock entre carriles en lugar de dentro de ellos, pero esto requiere una asignación disciplinada de WMS. Para operaciones con estrictos requisitos FIFO a nivel de lote, las configuraciones de estanterías de flujo de paletas o lanzadera FIFO son más apropiadas.

P: ¿Qué requisitos de losa de piso se aplican a las estanterías de doble profundidad?
Los requisitos de carga del piso dependen de la carga del compartimiento del estante y de la configuración del peso de la plataforma. Como las estanterías de doble profundidad concentran las cargas en menos posiciones que los sistemas de una sola profundidad, un ingeniero estructural debe revisar los cálculos de carga puntual, especialmente en instalaciones de gran altura o instalaciones con losas de piso más antiguas. La nivelación del suelo debe cumplir con las especificaciones de tolerancia del fabricante de la carretilla retráctil, así como con la norma EN 15620.

P: ¿Se pueden integrar estanterías de doble profundidad con una instalación existente de una sola profundidad?
En muchos casos, sí. Cuando los anchos de los pasillos y las profundidades de los marcos son compatibles, las bahías de una sola profundidad se pueden reconfigurar a doble profundidad agregando una segunda fila de estanterías espalda con espalda y ajustando las configuraciones de las vigas. Sin embargo, se debe evaluar la capacidad de doble profundidad de la flota de carretillas retráctiles y se deben actualizar los datos de ubicación del WMS para reflejar la nueva profundidad del carril. Es aconsejable una revisión estructural antes de cualquier modificación en una instalación existente.

10. Maquinaria de bingo y estanterías de doble profundidad

Yancheng Bingo Machinery Equipment Co., Ltd. fabrica y suministra equipos de almacenamiento en las categorías de manipulación, almacenamiento y estanterías. La gama de estanterías de alta resistencia incluye marcos verticales, vigas, espaciadores de filas y accesorios adecuados para configuraciones de estanterías de doble profundidad, fabricados según estándares de calidad internacionales a través de una cadena de suministro estructurada y un proceso de inspección de calidad.

Los productos complementarios relevantes para las operaciones de estanterías de doble profundidad incluyen carretillas retráctiles y apiladores eléctricos para la colocación y recuperación de paletas, paletas de plástico en dimensiones estándar compatibles con configuraciones de vigas de estantería, y envolturas elásticas y flejes de embalaje para estabilización de carga. Esta gama admite el abastecimiento integrado para proyectos de almacén que incorporan sistemas de estanterías de doble profundidad.
