Estanterías personalizadas de gran envergadura para una solución de almacenamiento de gran envergadura y servicio súper pesado

Estanterías de gran luz es un sistema de almacenamiento independiente y resistente diseñado para manejar productos voluminosos, de gran tamaño o de forma irregular que las estanterías estándar no pueden acomodar. A diferencia de las estanterías para palés convencionales, las estanterías de gran amplitud cierran la brecha entre las estanterías ligeras y las estanterías para palés completas, lo que las convierte en una solución indispensable para almacenes, centros de distribución, plantas de fabricación y operaciones internas del comercio minorista.

El sistema normalmente presenta anchos de bahía que van desde 1.200 mm a 2.700 mm , profundidades de estante desde 400 mm a 900 mm y capacidades de carga por estante que comúnmente alcanzan 300–800 kilogramos . Estas especificaciones permiten a los operadores almacenar de todo, desde piezas de automóviles y carretes de cables eléctricos hasta tableros de madera, equipos deportivos y componentes de electrodomésticos, todo en un sistema único y organizado.

En Yancheng Bingo Machinery Equipment Co., Ltd, nos enfocamos en las necesidades de equipos de diversos escenarios de almacenamiento y logística, brindando a los clientes globales soluciones integrales e integradas para el almacenamiento y manejo de materiales. Las estanterías de gran luz son la piedra angular de esa oferta, ya que combinan flexibilidad estructural con una gestión práctica de la carga en una plataforma única y escalable.

Capacidad de carga típica por tipo de estante

Características estructurales clave y duración de las estanterías

Las estanterías de gran amplitud funcionan según un principio simple pero de alta ingeniería: montaje sin tornillos o con remaches que permite que los montantes (columnas) y las vigas (barras transversales) se entrelazan sin herramientas, mientras que los tableros de partículas, las plataformas de acero o los paneles de malla de alambre forman la superficie del estante. El resultado es un sistema extremadamente adaptable que se puede reconfigurar a medida que evolucionan las líneas de productos o las necesidades de almacenamiento.

Componentes principales

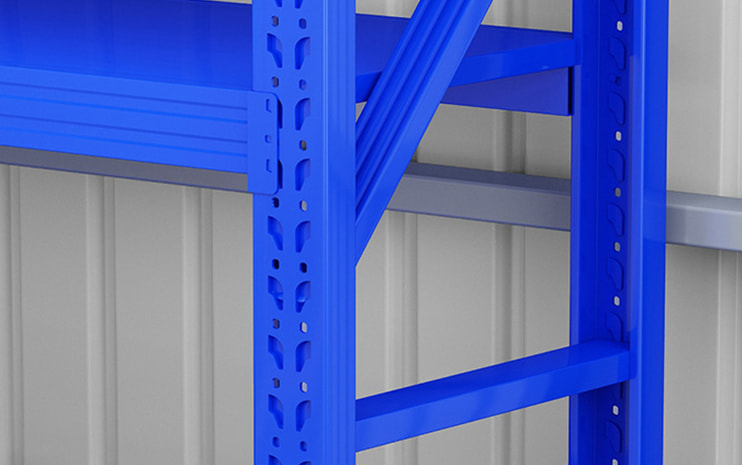

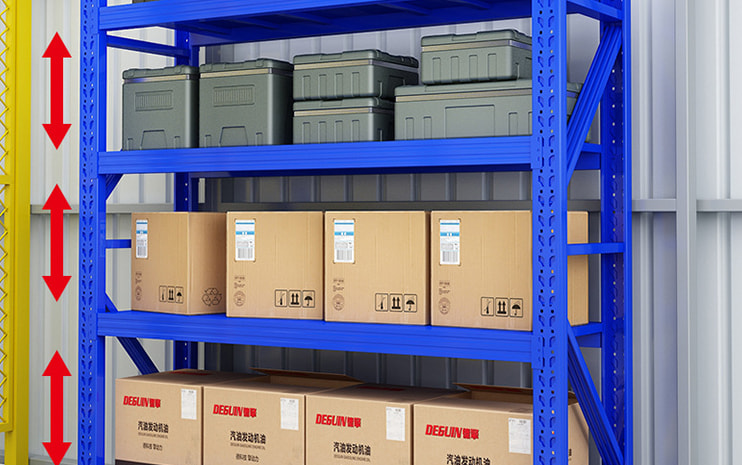

• Marcos verticales: Columnas de acero laminado en frío con ranuras perforadas a intervalos regulares (normalmente cada 50 mm), lo que permite un ajuste preciso de la altura de cada nivel de estante.

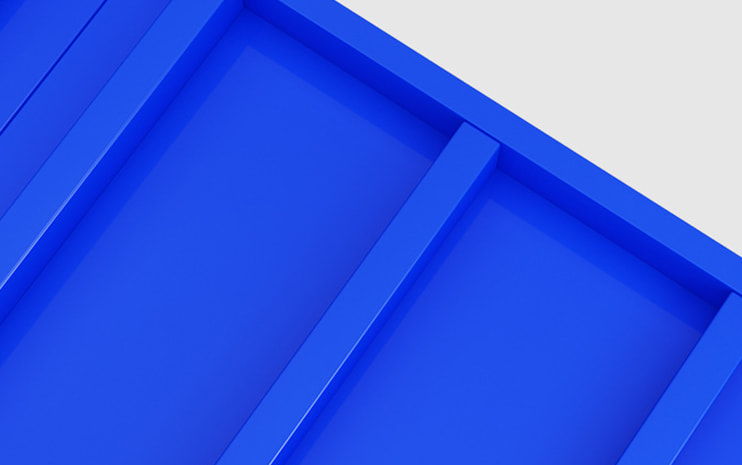

• Vigas Horizontales: Vigas escalonadas o vigas cajón que abarcan todo el ancho del módulo, generalmente con recubrimiento en polvo para resistencia a la corrosión y distribución de carga.
• Paneles de estante: Tableros de partículas (los más comunes), placas de acero o plataformas de alambre: seleccionados según el tipo de carga, el método de acceso y los requisitos de higiene.
• Refuerzos y reposapiés: Los marcos de refuerzo traseros y laterales proporcionan rigidez contra fuerzas laterales; Las placas base distribuyen el peso al suelo de forma segura.
• Accesorios opcionales: Los divisores, los paneles traseros, los portaetiquetas, la malla anticolapso y los protectores de columnas amplían la funcionalidad y la seguridad.

Descripción general del proceso de ensamblaje

1. Ancle los marcos verticales al piso usando placas base y pernos de fijación.
2. Sujete las vigas horizontales en ranuras perforadas a la altura deseada; no se requieren soldaduras ni pernos.
3. Coloque los paneles de los estantes a lo largo de las vigas; Los paneles se bloquean en su lugar o se aseguran con clips.
4. Agregue refuerzos traseros y cualquier accesorio opcional (divisores, protectores, etiquetas).
5. Realice una prueba de carga y una inspección final de seguridad antes de la puesta en servicio.

Un estándar Dos trabajadores pueden montar una estantería de 5 compartimentos de gran luz en menos de 4 horas — una ventaja significativa sobre los sistemas soldados o atornillados que requieren contratistas especializados y tiempos de inactividad prolongados.

Industrias y aplicaciones donde las estanterías de gran amplitud ofrecen el máximo valor

Las estanterías de gran longitud no son una solución única para todos los almacenes. Su valor es mayor en aplicaciones en las que los productos se recogen manualmente, son demasiado grandes o pesados ​​para las estanterías estándar, pero no requieren un almacenamiento completo en palés. Las siguientes industrias se benefician más:

Tasa de utilización del espacio por sistema de almacenamiento (entornos de selección manual)

Cuando se combinan con un sistema de piso entrepiso, las estanterías de gran luz pueden impulsar la utilización del espacio utilizable para más del 80% — casi el doble que los diseños de estanterías estándar a nivel del suelo.

Comparación de configuraciones de estanterías de gran amplitud: elección de la configuración adecuada

No todos los sistemas de estanterías de gran luz son iguales. Las opciones de configuración (tipo de panel, calibre del marco, número de bahías y selección de accesorios) afectan significativamente el rendimiento, el costo y la longevidad. Aquí hay un desglose práctico de las configuraciones más comunes y cuándo usar cada una:

Opciones de paneles de estantes

• Tablero de partículas (18–22 mm): Más rentable; Adecuado para ambientes secos y productos de fondo liso. Clasificado hasta 400 kg por estante en configuraciones estándar.
• Terrazas de placa de acero: Mayor capacidad de carga; ideal para piezas pesadas, artículos aceitosos o entornos sensibles a la higiene. Clasificado hasta 600–800 kg por estante.
• Terrazas de malla de alambre: Permite el paso del polvo, el agua de los rociadores y la luz; preferido en almacenes resistentes al fuego o cámaras frigoríficas. Agrega visibilidad al contenido del estante desde abajo.

Radar de rendimiento: comparación de tipos de paneles

Selección de calibre de marco y tramo de bahía

Los marcos verticales generalmente se fabrican a partir de Acero laminado en frío de 1,5 mm a 2,5 mm . Se recomiendan marcos de mayor calibre (2,0–2,5 mm) cuando los estantes soportarán cargas superiores a 400 kg de manera constante o cuando los sistemas se utilizarán en entornos de recolección de ciclos altos. La selección del tramo de bahía depende del artículo más largo que se almacenará; como regla general, la dimensión más larga del artículo no debe exceder 85% del ancho libre del vano para permitir una carga y recuperación seguras.

Costo total de propiedad: estanterías de gran amplitud frente a alternativas

El precio de compra es sólo una dimensión del coste real de un sistema de almacenamiento. Las estanterías de gran luz destacan no sólo por su inversión inicial, sino también por toda su vida operativa. Yancheng Bingo Machinery Equipment Co., Ltd estructura sus soluciones integrales para ayudar a los clientes a ver el panorama completo antes de comprometerse con cualquier sistema.

Índice de costos acumulados de 5 años (Base: estanterías de gran amplitud = 100)

El análisis anterior captura los costos de reconfiguración, un gasto oculto importante para las empresas cuya combinación de SKU cambia estacionalmente. Las estanterías estándar requieren un reemplazo frecuente; Las estanterías para palés son rígidas por diseño. Estanterías de gran luz typically delivers reconfiguration in under 2 hours per bay without specialist tools , lo que significa que la interrupción operativa es mínima y los costos laborales se mantienen controlados.

Las ventajas de costos adicionales incluyen: sin necesidad de montacargas (ahorrando costos de alquiler o compra de Entre 15.000 y 80.000 dólares por unidad ), anclaje mínimo al suelo (lo que reduce los costes de instalación hasta un 40 % en comparación con las estanterías para palés) y una vida útil típica de 15-20 años con un mantenimiento adecuado.

Normas de seguridad y mejores prácticas para estanterías de gran luz

El funcionamiento seguro de los sistemas de estanterías de gran luz depende de tres pilares: especificaciones correctas en la etapa de diseño, instalación conforme y gestión disciplinada del día a día. Las siguientes normas y prácticas son las más relevantes a nivel mundial:

Estándares relevantes

• EN 15512 (Europa): Especifica los requisitos estructurales para estanterías para paletas ajustables y estanterías de gran amplitud utilizadas en entornos industriales.
• COMO 4084 (Australia): Cubre estanterías de almacenamiento de acero, incluidas las clasificaciones de carga de los estantes, consideraciones sísmicas y requisitos de inspección.
• RMI MH16.1 (EE.UU.): Norma Nacional Estadounidense para el Diseño, Pruebas y Utilización de Bastidores de Almacenamiento de Acero Industrial.
• GB/T 25347 (China): Norma nacional para estanterías de acero utilizadas en entornos de industria ligera y logística.

Reglas operativas diarias clave

1. Nunca exceda el estante clasificado UDL (carga distribuida uniformemente) — las capacidades de carga deben mostrarse al final de cada bahía.
2. Distribuya las cargas uniformemente en toda la profundidad del estante; No concentre el peso en el borde delantero.
3. Inspeccione los marcos y vigas en busca de deformaciones, corrosión o daños al menos trimestralmente ; retirar del servicio inmediatamente si algún montante está doblado más de L/350.
4. No utilice estanterías como estructura para trepar; Proporcionar equipos de acceso exclusivos donde los artículos se almacenen a más de 1,8 m.
5. Instale malla anticolapso o paneles traseros en los estantes superiores en las caras de recogida donde los artículos livianos podrían caer sobre los trabajadores.

Integración de estanterías de gran amplitud en un sistema de almacenamiento más amplio

Las estanterías de gran luz rara vez funcionan de forma aislada. En operaciones logísticas maduras, forma parte de un ecosistema de almacenamiento híbrido que puede incluir estanterías para paletas para stock de reserva a granel, entrepisos para maximizar el espacio, estanterías móviles para almacenamiento de archivos de alta densidad y sistemas de preparación de pedidos automatizados en la capa de cumplimiento de pedidos. La habilidad está en diseñar transiciones entre estas zonas para que las mercancías fluyan eficientemente desde la recepción hasta el envío sin cuellos de botella.

Como proveedor de soluciones integradas y integrales para almacenamiento y manipulación de materiales, Yancheng Bingo Machinery Equipment Co., Ltd trabaja con clientes de todo el mundo para mapear el flujo de productos, la velocidad de SKU y la frecuencia de selección antes de recomendar qué combinación de sistemas, incluidos estanterías de gran luz – ofrecerá el mejor rendimiento. Esta perspectiva a nivel de sistemas a menudo revela que una zona de estanterías cuidadosamente diseñada puede eliminar la necesidad de costosos equipos automatizados en operaciones pequeñas y medianas.

Patrones de integración comunes

• estanterías Pallet Racking: palet racking stores full pallets in bulk reserve; long span shelving is used in the forward pick area where individual items are manually selected. A gravity-fed pick lane or conveyor connects the two zones.
• estanterías Mezzanine: Las estanterías de la planta baja admiten SKU de clase A de rápido movimiento; El nivel intermedio admite SKU B/C de movimiento lento. Duplica los metros cuadrados utilizables sin ampliar la huella del edificio.
• estanterías Mobile Carriages: El montaje de estanterías de gran luz sobre bases móviles eléctricas reduce el número de pasillos del 50% del área del piso a menos del 15%, lo que aumenta drásticamente la densidad de almacenamiento en sitios restringidos.

Preguntas frecuentes sobre estanterías de gran luz

¿Cuánto peso pueden soportar las estanterías de gran luz por estante?

La capacidad de los estantes depende del calibre del marco, el material del panel del estante y la extensión del compartimento. Soporte típico para estantes de tableros de partículas 300–500 kg por nivel (UDL) ; Los estantes de placa de acero pueden alcanzar 600–800 kg por nivel . Consulte siempre la tabla de carga del fabricante específica para la configuración que se está instalando; no aplique cifras genéricas en diferentes gamas de productos.

¿Se pueden utilizar estanterías de gran luz en exteriores?

Las estanterías estándar de gran amplitud están diseñadas para ambientes interiores cubiertos. Para uso en exteriores o semiexteriores, los marcos deben estar galvanizados en caliente o con recubrimiento en polvo de calidad marina, y los paneles de aglomerado deben reemplazarse con acero o malla de alambre HDG. Los cálculos de carga de viento también deben incorporarse a las especificaciones estructurales.

¿Cuánto tiempo lleva montar un sistema de estanterías de gran luz?

para un tipico Sistema de 5 bahías y 4 niveles (aprox. 12 m × 2,4 m) , dos trabajadores experimentados pueden completar el montaje completo, incluido el anclaje al suelo y las comprobaciones finales de seguridad, en 4 a 6 horas . El montaje sin tornillos elimina la necesidad de contratistas especializados en la mayoría de los casos.

¿Cuál es la altura máxima para estanterías de gran luz?

La mayoría de las configuraciones estándar de estanterías de gran amplitud están diseñadas para alturas de hasta 3.000 milímetros (3 metros) . Los sistemas de hasta 4500 mm están disponibles con montantes de mayor calibre y refuerzos adicionales, pero a esta altura generalmente se requiere la aprobación de un ingeniero estructural y un equipo de recolección asistido por montacargas. Para alturas superiores a 4,5 m, las estanterías paletizadas suelen ser la solución más adecuada.

¿Las estanterías de gran amplitud son compatibles con los códigos de barras estándar y los sistemas WMS?

Sí. Las estanterías de gran amplitud son totalmente compatibles con etiquetas de códigos de barras, etiquetas RFID y direccionamiento de ubicación del sistema de gestión de almacenes (WMS). A cada nivel de compartimento y estante se le asigna un código de ubicación único, y se pueden montar portaetiquetas o tiras de etiquetas magnéticas en la viga frontal. Esto hace que la integración con plataformas WMS comunes sea sencilla, sin necesidad de modificaciones estructurales.

¿Qué mantenimiento requieren las estanterías de gran luz?

El mantenimiento de rutina es mínimo: inspecciones visuales trimestrales para deformación del marco, aflojamiento de conexiones de vigas y corrosión de superficies; auditorías de carga anuales para confirmar que no se exceden las capacidades nominales; y reemplazo inmediato de cualquier componente que muestre daños que excedan las tolerancias especificadas por el fabricante. Las piezas de repuesto (montantes, vigas y paneles de estantes) generalmente están almacenadas y se pueden intercambiar sin desmantelar los compartimentos adyacentes.
