Estanterías de entrepiso personalizadas para una solución de almacenamiento inteligente de varios niveles de alta resistencia

Las estanterías de entrepiso son un sistema de almacenamiento estructural que crea una plataforma elevada (esencialmente un segundo o tercer piso) dentro de un almacén o instalación industrial existente, sin el costo ni la interrupción de la construcción de un nuevo edificio. Al explotar el espacio vertical subutilizado, puede efectivamente duplicar o incluso triplicar la superficie útil del suelo , lo que la convierte en una de las soluciones de expansión de capacidad más rentables disponibles en la actualidad.

A diferencia de las estanterías convencionales, una estanterías de entrepiso El sistema integra columnas de carga, estructuras de vigas, paneles de terraza, escaleras, barandillas de seguridad y puertas de paletas en una estructura unificada diseñada para acomodar tanto el almacenamiento estático como las operaciones de recolección en vivo. Las alturas libres típicas para instalaciones de entrepiso varían desde 4m a 12m , mientras que las clasificaciones de carga del piso comúnmente caen entre 300 kg/m² y 800 kg/m² , dependiendo de los requisitos de la aplicación.

Para los centros de distribución, los centros de cumplimiento del comercio electrónico y las plantas de fabricación donde los costos inmobiliarios están aumentando, las estanterías para entrepisos ofrecen un retorno atractivo. Los datos de la industria sugieren que una instalación de entrepiso bien diseñada normalmente recupera su costo de capital dentro de 18 a 36 meses mediante ahorros en alquileres, ampliación de arrendamientos o evitación de nuevas construcciones. Manteniendo la filosofía de "La calidad primero, la cooperación beneficiosa para todos", Yancheng Bingo Machinery Equipment Co., Ltd. apoya activamente a los operadores logísticos globales en la implementación de soluciones de estanterías entrepiso que equilibren la integridad estructural, el flujo operativo y la escalabilidad a largo plazo.

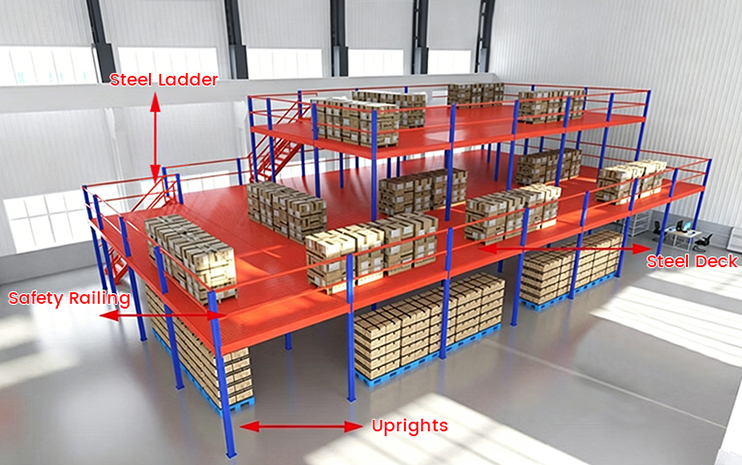

Componentes principales e ingeniería estructural de estanterías de entrepiso

Comprender la anatomía de un sistema de estanterías para entrepiso ayuda a los compradores a tomar decisiones informadas sobre las especificaciones. Un sistema completo consta de varios componentes interdependientes:

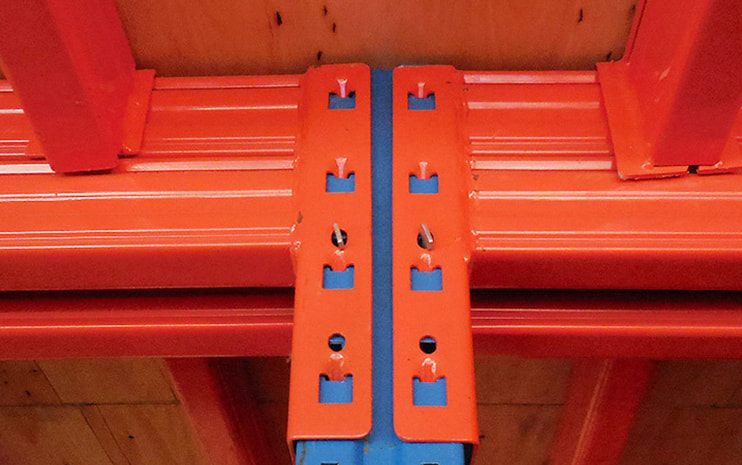

• Columnas estructurales: Montantes de acero laminado en frío o en caliente, generalmente de 80×80 mm a 120×120 mm de sección transversal, anclados al piso de concreto con fijaciones unidas químicamente clasificadas para soportar cargas sísmicas y dinámicas.

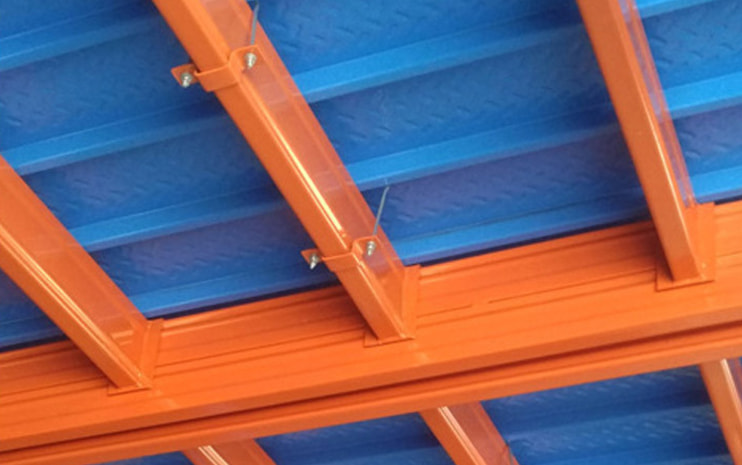

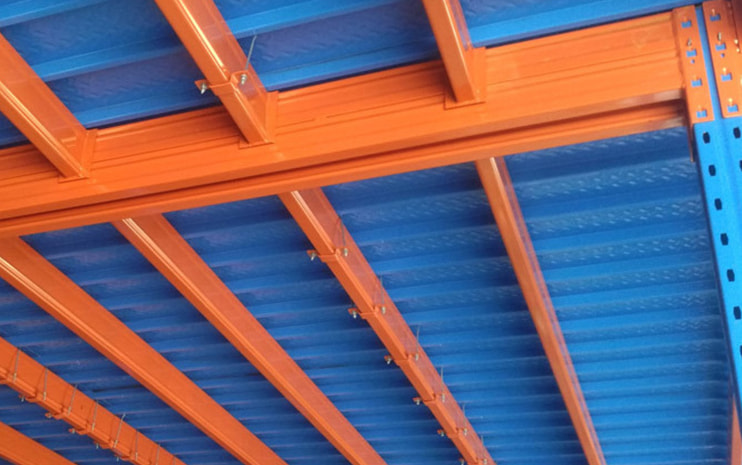

• Vigas primarias y secundarias: Vigas de acero horizontales que se extienden entre columnas, dimensionadas por luz y carga impuesta. Las vigas primarias soportan cargas concentradas de vigas secundarias o subestructuras.
• Paneles de terraza: Las opciones incluyen rejillas de barras (para ventilación y extinción de incendios), terrazas de chapa de acero, paneles de aglomerado/OSB o placas antideslizantes. El espesor del panel se selecciona en función de los requisitos de carga puntual y los límites de deflexión.

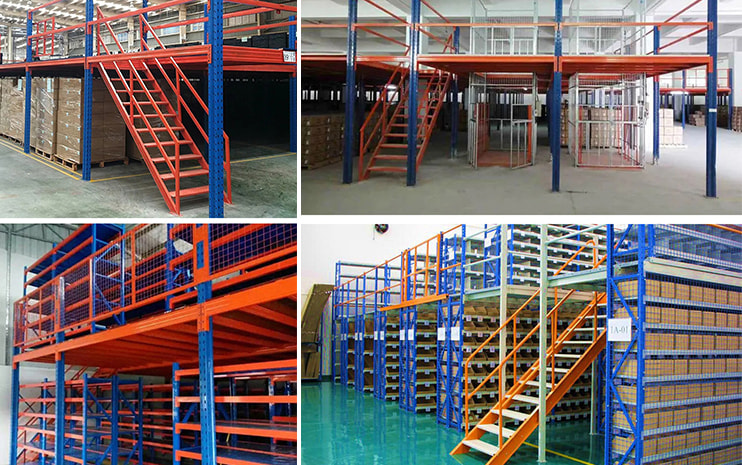

• Escaleras y puertas de acceso: Ángulos de escalera compatibles (normalmente de 42° a 45°) con pasamanos en ambos lados, además de zonas de caída de palés o elevadores de palés eléctricos para la transferencia de mercancías.

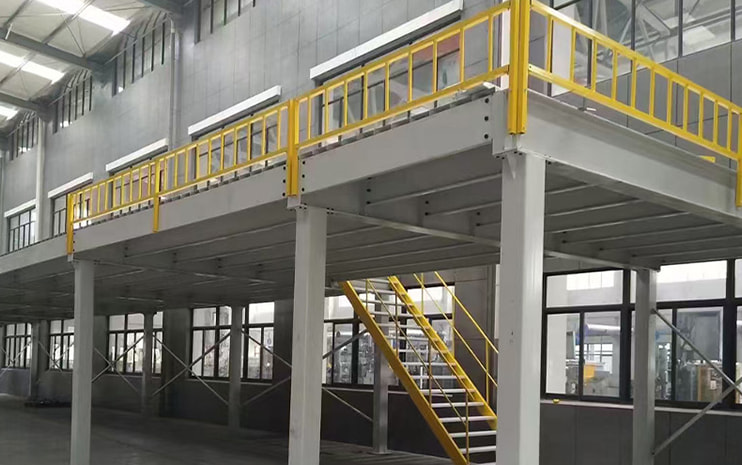

• Barreras de seguridad y protección de bordes: Barandillas perimetrales diseñadas según EN 1991-1-1 o normas equivalentes, con placas de protección para evitar que los artículos se caigan del borde de la plataforma.

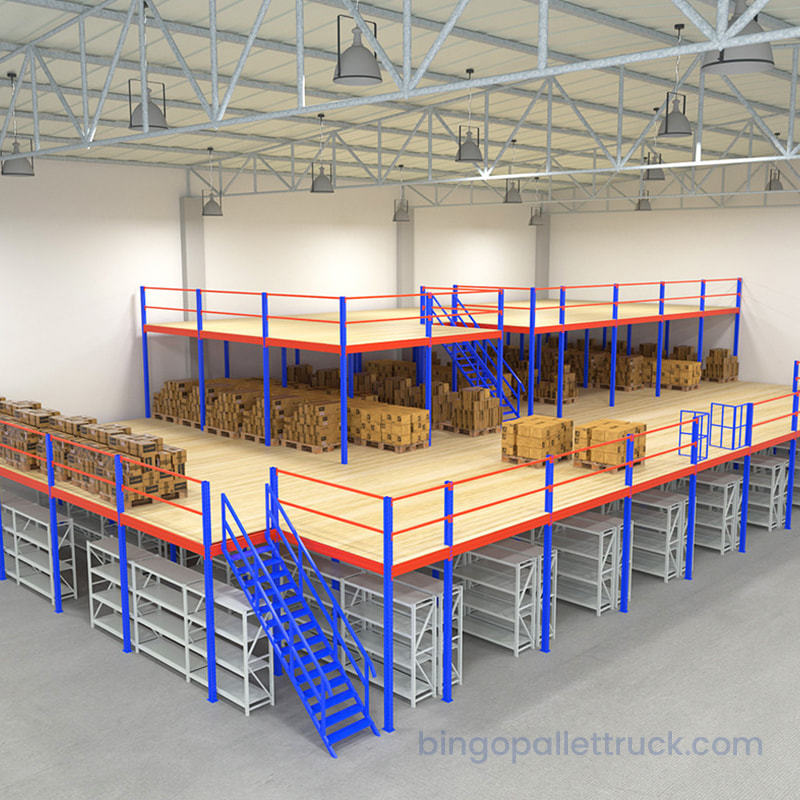

• Estanterías o estanterías bajo entresuelo: El espacio de la planta baja debajo de la plataforma puede albergar simultáneamente estanterías para palés, estanterías de gran luz o bancos de trabajo, multiplicando aún más la densidad de almacenamiento.

Clasificación de carga y estándares de diseño.

Los diseños de estanterías para entrepisos deben cumplir con los estándares estructurales regionales como EN 15512 (Europa), AS 4084 (Australia) o los códigos de construcción locales aplicables. Todos los cálculos estructurales, incluidas las reacciones de la base de la columna, los límites de deflexión de la viga (normalmente L/200 para plataformas de almacenamiento) y el diseño de la conexión, deben ser sellados por un ingeniero estructural calificado.

Ventajas clave de las estanterías Mezzanine sobre la expansión del almacenamiento convencional

Más allá del ahorro de costes brutos, las estanterías para entrepisos ofrecen beneficios operativos y estratégicos que los métodos de expansión alternativos no pueden igualar. A continuación presentamos un vistazo más de cerca a las ventajas más impactantes:

Utilización del espacio vertical

Las instalaciones de distribución modernas suelen tener alturas libres de 8 a 12 m, aunque las estanterías de un solo nivel normalmente solo aprovechan los 3 a 4 m inferiores. Las estanterías de entrepiso cierran este hueco. una instalación de Superficie de 2.000 m² con una altura libre de 8 m se puede ganar un adicional 1.600–1.800 m² de espacio utilizable en la plataforma, triplicando efectivamente la capacidad sin moverse.

Diseño modular y reubicable

A diferencia de los entrepisos de hormigón vertido, los sistemas de estanterías de entrepiso de acero se ensamblan con pernos. Los componentes se pueden desmontar, transportar y volver a montar en una nueva ubicación, una ventaja significativa para empresas con locales alquilados o diseños en evolución. La reconfiguración normalmente toma 30-50% menos de tiempo que la instalación original.

Interrupción mínima durante la instalación

Se puede instalar un proyecto de entrepiso estándar de 500 m² en 5 a 10 días laborables por un equipo experimentado, y las operaciones continúan en los pasillos adyacentes. Esto contrasta marcadamente con las ampliaciones de edificios, que normalmente requieren permisos de planificación, trabajos de cimentación y un cronograma de construcción de 3 a 6 meses .

Configuración de varios niveles para máxima densidad

Cuando la altura del edificio lo permite, se pueden apilar dos o incluso tres entrepisos. Cada nivel adicional normalmente cuesta 20-30% menos por m² que el primero, ya que las columnas y cimientos existentes ya soportan una parte de la carga. En Yancheng Bingo Machinery Equipment Co., Ltd., nuestro equipo de ingeniería realiza evaluaciones del sitio para determinar las configuraciones de niveles óptimas, garantizando la seguridad estructural y maximizando el retorno de la inversión para cada cliente.

Aplicaciones de estanterías de entrepiso en todas las industrias

Las estanterías para entrepisos no son un producto único: su propuesta de valor varía considerablemente según el sector. A continuación se detallan las principales industrias en las que genera un impacto mensurable:

• Comercio electrónico fulfillment: Los recuentos elevados de SKU exigen zonas de selección de varios niveles. Las estanterías de entrepiso separan los productos de lento movimiento en los niveles superiores de los de rápido movimiento en el nivel del suelo, lo que reduce el tiempo de viaje de recogida hasta en 35% .
• Distribución de repuestos para automóviles: Los componentes largos e incómodos se benefician de las estanterías de gran espacio integradas debajo del entrepiso, mientras que las piezas en caja más pequeñas se almacenan en la plataforma de arriba.
• Farmacéuticaceutical and cold-chain: Los entornos con temperatura controlada se benefician del espacio vertical compacto de los sistemas mezzanine, que minimizan el volumen de aire acondicionado necesario en relación con la capacidad de almacenamiento.
• Centros de distribución minorista: El stock de temporada se puede almacenar en los niveles superiores y bajar durante los períodos pico, manteniendo despejados los pasillos de recolección principales durante todo el año.
• Fabricación y montaje ligero: Los subconjuntos o el inventario de trabajos en progreso almacenados en el entrepiso se alimentan verticalmente a las líneas de ensamblaje que se encuentran debajo, lo que mejora el flujo de producción.

Consideraciones de planificación y diseño antes de la instalación

Un proyecto exitoso de estanterías para entrepisos requiere un cuidadoso análisis inicial. Apresurar la fase de planificación conduce a modificaciones costosas más adelante. Es necesario abordar sistemáticamente los siguientes factores:

Evaluación estructural del sitio

Se debe evaluar el espesor, la resistencia a la compresión y el refuerzo de la losa de concreto existente antes de finalizar las posiciones de la placa base de la columna. La mayoría de los pisos de almacén estándar (losa de 150 mm, concreto de 25 MPa) pueden soportar reacciones de columnas de 80-120 kN sin remediación. Las losas más débiles pueden requerir perforación con núcleos, mejoras en los anclajes de resina o placas de distribución de carga.

Integración de servicios de construcción y extinción de incendios

La instalación de un entrepiso crea un espacio oculto que requiere rociadores tanto por encima como por debajo de la plataforma para mantener la cobertura de extinción de incendios. Los sistemas HVAC, conductos de iluminación y tableros de distribución eléctrica deben planificarse en coordinación con el marco estructural para evitar choques, un paso que a menudo se subestima en la presupuestación de proyectos.

Estrategia de acceso y transferencia de bienes

El acceso del personal a través de escaleras conformes es obligatorio. Para el traslado de mercancías, las opciones incluyen:

• Puertas de palets (manual o motorizado): económico, adecuado para un rendimiento de bajo a medio
• Elevadores de paletas / transportadores alternativos verticales (VRC) — ideal para operaciones de alto rendimiento que manejan 20 paletas/hora
• Integración del transportador — para operaciones de recolección de cajas, cintas transportadoras o transportadores de rodillos pueden vincular los niveles del entrepiso con las estaciones de empaque que se encuentran debajo
• Rampas para montacargas — en instalaciones de muy alta capacidad, las rampas para vehículos especialmente diseñadas permiten que las carretillas retráctiles lleguen directamente a la plataforma

Requisitos de permiso y cumplimiento

En la mayoría de las jurisdicciones, un entrepiso constituye una adición estructural que requiere un permiso de construcción, planos sellados por un ingeniero y un certificado de inspección final. El tiempo de procesamiento varía de 2 semanas a 3 meses dependiendo de la carga de trabajo de las autoridades locales. Contratar a un proveedor con experiencia documentada en cumplimiento reduce significativamente el riesgo de aprobación.

Tendencias de adopción de estanterías de entrepiso y crecimiento del mercado

El mercado de estanterías para entrepisos ha crecido constantemente a medida que han aumentado los volúmenes de comercio electrónico, las limitaciones de suelo urbano y la complejidad de la cadena de suministro. Los siguientes datos de tendencias ilustran la trayectoria de expansión:

Entre 2019 y 2023, el mercado mundial de estanterías para entrepisos creció a una tasa de crecimiento anual compuesta (CAGR) de aproximadamente 12% , alcanzando un valor estimado de 4.400 millones de dólares. Las proyecciones hasta 2028 sugieren una expansión continua a 10-12% CAGR , impulsado por el desarrollo logístico de Asia y el Pacífico, los mandatos europeos de sostenibilidad que favorecen la densificación espacial sobre las nuevas construcciones y la inversión en infraestructura de comercio electrónico en América del Norte.

Como reflejo de este impulso global, nuestra estanterías de entrepiso La línea de productos de Yancheng Bingo Machinery Equipment Co., Ltd. se ha perfeccionado a través de miles de instalaciones completadas en el Sudeste Asiático, Medio Oriente y Europa, con una creciente red de socios que abarca más de 40 países .

Estándares de calidad y confiabilidad de la cadena de suministro en estanterías de entrepiso

Para un producto estructural como las estanterías para entrepisos, la calidad no es un atributo de marketing: es un imperativo de seguridad. Las dimensiones de acero comprometidas, las soldaduras deficientes o el tratamiento superficial incorrecto pueden provocar fallas catastróficas bajo cargas dinámicas de almacén. Yancheng Bingo Machinery Equipment Co., Ltd. se basa en un sistema de cadena de suministro maduro y estrictos procesos de inspección de calidad para garantizar que cada producto cumpla con los estándares internacionales, una garantía respaldada por una trazabilidad documentada desde el abastecimiento de la materia prima hasta el envío del producto terminado.

Estándares de materiales

• Grados de acero estructural: Q235B y Q345B (GB/T 700, GB/T 1591) — equivalente a S235 y S355 según EN 10025
• Tratamiento superficial: recubrimiento en polvo electrostático en 60–80 µm espesor, con resistencia a la niebla salina de ≥500 horas según ISO 9227
• Paneles de terraza: aglomerado según EN 312 P5 (portante, resistente a la humedad) o rejilla de acero galvanizado en caliente según ASTM A123
• Sujetadores: Pernos de grado 8.8 en todas las conexiones estructurales, con arandelas de seguridad en todos los puntos de carga dinámica

Proceso de inspección en cada etapa de producción

Cada envío va acompañado de certificados de fábrica para acero estructural, informes de pruebas de recubrimiento en polvo y registros de inspección dimensional, documentación que facilita el despacho de aduanas y las pruebas de aceptación in situ en el país de destino.

Integración de estanterías de entrepiso con otros sistemas de almacenamiento de almacén

Las estanterías de entrepiso rara vez funcionan de forma aislada. Todo su potencial se materializa cuando se combina con sistemas de almacenamiento complementarios en un diseño de distribución de almacén coherente. Las siguientes configuraciones representan integraciones de mejores prácticas:

Al diseñar sistemas híbridos, los anchos de los pasillos debajo del entrepiso deben adaptarse al radio de giro de los equipos de manipulación de materiales, normalmente 2,5–3,5 metros para carretillas elevadoras contrapesadas y 2,3–2,7 metros para carretillas retráctiles. La altura libre mínima debajo de la plataforma del entresuelo generalmente se establece en 2,7–3,0 metros para zonas peatonales y 4,0–4,5 metros para pasillos de vehículos motorizados.

Preguntas frecuentes sobre las estanterías para entrepisos

¿Cuánto tiempo suele tardar la instalación de estanterías en entrepiso?

Para un proyecto en el rango de 300 a 600 m² con configuración estándar de escalera y barandilla, la instalación suele tardar 5 a 10 días laborables . Los proyectos más grandes que superen los 1000 m² o sistemas de varios niveles pueden requerir de 3 a 5 semanas. El tiempo de entrega desde el pedido hasta la entrega en el sitio varía según la geografía, pero la mayoría de las configuraciones estándar se envían dentro de 3 a 6 semanas de aprobación del dibujo.

¿Se pueden instalar estanterías de entreplanta en un almacén alquilado?

Sí, esta es una de las principales ventajas de las estanterías de entrepiso de acero sobre los entrepisos de hormigón. El sistema está atornillado, no integrado, lo que permite desmontarlo y reubicarlo al finalizar el arrendamiento. La mayoría de los propietarios aceptan entrepisos atornillados sujetos a cláusulas de reinstalación. Revise siempre el contrato de arrendamiento y obtenga el consentimiento del propietario antes de proceder con la obtención del permiso.

¿Qué altura libre mínima se requiere para una entreplanta?

Una regla práctica: el edificio debe tener una altura libre suficiente para proporcionar al menos 2,2 m de altura libre en ambos niveles — encima de la entreplanta y en el espacio inferior de la planta baja. Teniendo en cuenta la profundidad de la viga estructural (normalmente de 250 a 450 mm) y el espesor de la plataforma (de 50 a 80 mm), una altura libre mínima del edificio de aproximadamente 5,0–5,5 metros Generalmente se requiere para una instalación de entrepiso de un solo nivel.

¿Cómo se estima el coste de un proyecto de estanterías para entrepisos?

Los principales factores de costo son el área de la plataforma, la capacidad de carga impuesta, la cantidad de niveles, el tipo de plataforma, el equipo de acceso (recuento de escaleras, elevador de paletas versus puerta) y las especificaciones del acabado de la superficie. Como cifra aproximada de planificación, los costos del entrepiso llave en mano generalmente oscilan entre USD 120 a USD 300 por m² del área de la plataforma, excluyendo obras civiles y tarifas de permisos.

¿Los sistemas de estanterías de entreplanta son compatibles con las soluciones de almacenamiento automatizadas?

Cada vez más, sí. Las modernas plataformas de estanterías de entrepiso pueden albergar sistemas automatizados de mercancías a personas, lanzaderas AS/RS de minicarga y clasificadores de cintas transportadoras. El requisito clave es garantizar que el marco estructural esté diseñado desde el principio para adaptarse a las cargas puntuales y las características de vibración de los equipos automatizados, lo que generalmente requiere una actualización estructural revisada por pares en comparación con las configuraciones de selección manual.

¿Qué certificaciones o documentos de cumplimiento debo solicitar a un proveedor de estanterías para entrepisos?

Los compradores deben solicitar: cálculos estructurales sellados por ingenieros, certificados de fábrica de materiales, registros de inspección de soldadura (cuando corresponda), informes de pruebas de recubrimiento en polvo y un certificado de cumplimiento que haga referencia al estándar aplicable (por ejemplo, EN 15512, AS 4084). Los proveedores que no puedan proporcionar estos documentos a pedido deben ser tratados con precaución independientemente de la ventaja de precio.
