Sistema de almacenamiento selectivo de estanterías de pasillo estrecho de alta densidad personalizado para espacio limitado

1. Concepto y Definición

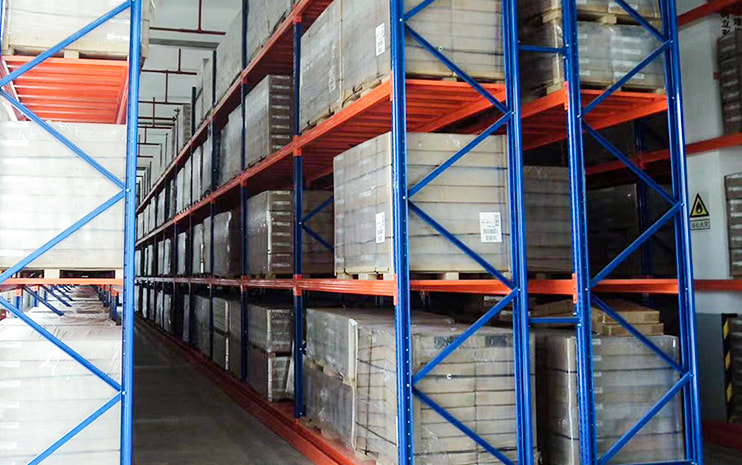

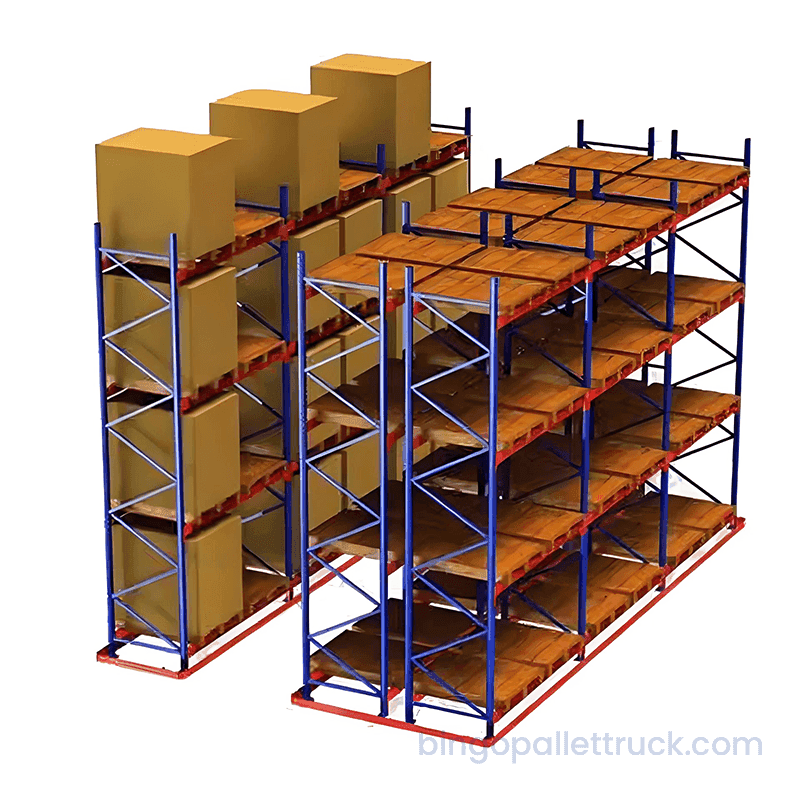

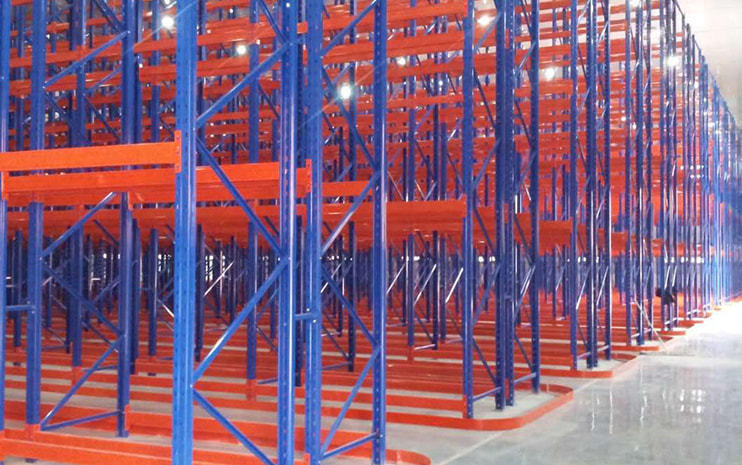

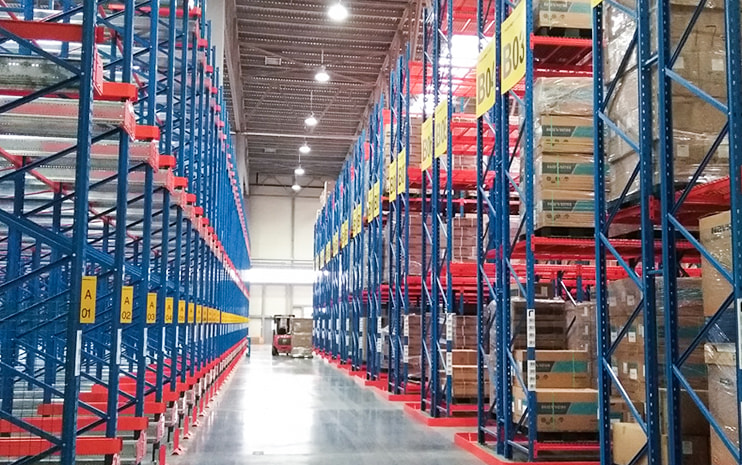

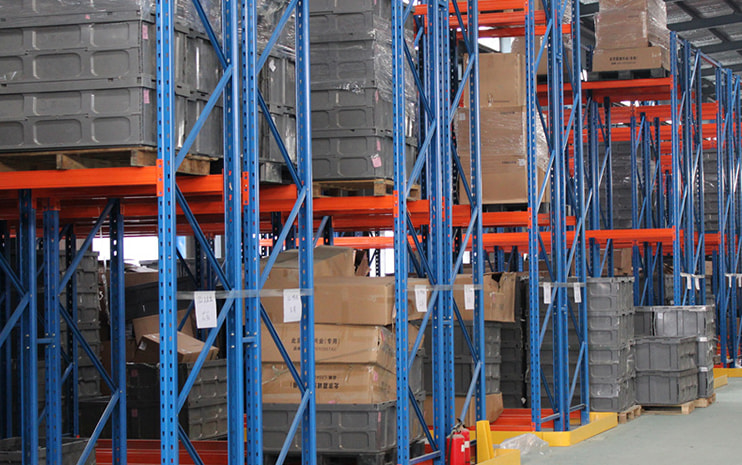

Estanterías para pasillos estrechos (NA racking), también conocido como estantería de pasillo muy estrecho (VNA) en su forma más compacta, es un sistema de almacenamiento selectivo de palets diseñado para funcionar con anchos de pasillo significativamente reducidos en comparación con las estanterías para carretillas retráctiles convencionales. Mientras que las estanterías selectivas estándar requieren anchos de pasillo de 2,5 a 3,5 m para acomodar carretillas retráctiles o de contrapeso convencionales, los sistemas de pasillo estrecho funcionan en pasillos de 1,5 a 2,0 m (VNA) o 2,0 a 2,5 m (NA), lo que se logra mediante el uso de carretillas elevadoras especializadas de alto alcance con hombre arriba o hombre abajo, preparadores de pedidos o carretillas elevadoras articuladas.

El principio básico es que al estrechar el pasillo de trabajo, una mayor proporción de la superficie del almacén se asigna a estanterías de almacenamiento en lugar de a carriles de tráfico. Esto aumenta directamente la cantidad de posiciones de paletas que se pueden lograr dentro de una superficie de edificio determinada, sin comprometer la selectividad de las paletas individuales: cada posición de paleta permanece directamente accesible desde el pasillo.

Las estanterías para pasillos estrechos conservan toda la selectividad de las estanterías selectivas convencionales y admiten la gestión de inventario FIFO y LIFO, lo que las distingue de los sistemas de alta densidad como las estanterías drive-in, push-back o Shuttle, donde el almacenamiento basado en canales restringe el acceso a los SKU.

2. Tipos de sistemas

Estanterías para pasillo estrecho (NA)

Funciona con anchos de pasillo de aproximadamente 2,0 a 2,5 m. Compatible con carretillas elevadoras articuladas (también llamadas carretillas flexibles o carretillas de mástil oscilante), que pueden girar sus horquillas 90 grados dentro del pasillo sin que la carrocería del camión gire. Esto permite operar en pasillos más estrechos que un montacargas retráctil estándar y al mismo tiempo permite viajar en áreas más amplias del almacén sin infraestructura de guía.

Estanterías para pasillos muy estrechos (VNA)

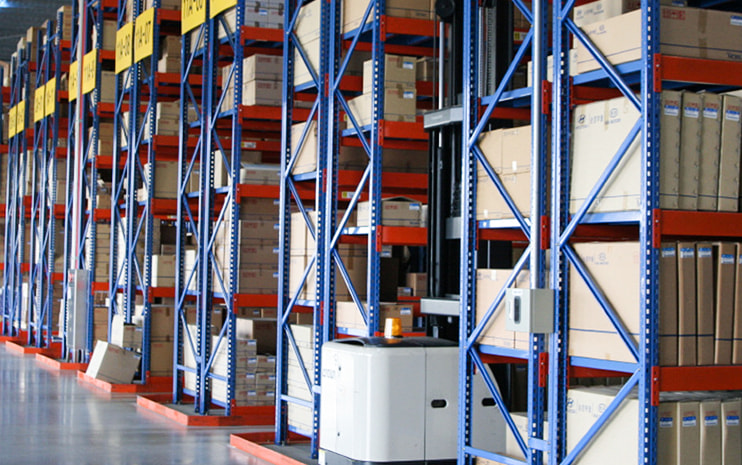

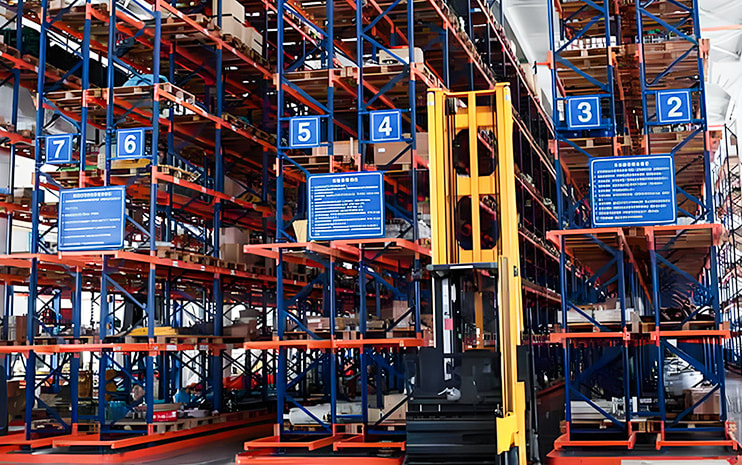

Funciona con anchos de pasillo de aproximadamente 1,5 a 1,8 m. Requiere carretillas de torreta guiada o preparadores de pedidos que se desplacen con una orientación fija dentro del pasillo, con el mástil y las horquillas girando independientemente de la carrocería del camión. Los camiones VNA generalmente requieren sistemas de guía por cable o rieles a nivel del piso para mantener un posicionamiento preciso del pasillo. Las alturas de los racks en instalaciones VNA suelen alcanzar entre 12 y 18 m, aprovechando al máximo la altura libre disponible del edificio.

3. Sistemas de orientación

El funcionamiento seguro de las carretillas VNA en pasillos reducidos depende de una guía fiable. Se utilizan dos sistemas principales:

• Guía de cables: Un cable energizado incrustado en el piso transmite una señal detectada por sensores en el camión, manteniendo su posición lateral dentro del pasillo automáticamente. La guía de cables requiere cortar el piso durante la instalación y es difícil reubicarla una vez en su lugar.
• Guiado ferroviario: Un carril físico fijado al suelo o base del bastidor actúa como guía mecánica de los rodillos guía del camión. La guía por riel es más sencilla de instalar y modificar que la guía por cable y es la opción más común en instalaciones nuevas.

4. Parámetros técnicos clave

5. Requisitos de planitud del piso

Las instalaciones VNA imponen tolerancias de planitud del suelo significativamente más estrictas que las estanterías convencionales. A alturas de estantería de 12 m o más, pequeñas desviaciones en la planitud del piso producen errores de posición amplificados en la punta del mástil, lo que puede causar desalineación de los palés, contacto estructural o inestabilidad del camión. El estándar industrial para pisos VNA en Europa es DIN 15185, que especifica tolerancias de planitud diferenciales medidas en intervalos definidos en lugar de una nivelación absoluta del piso. En Norteamérica, se utiliza el sistema de números F (específicamente los valores Ff y Fl). En la mayoría de los casos, los pisos de los almacenes existentes requieren pulido o preparación de la superficie antes de poder instalar las estanterías VNA.

6. Aplicaciones e industrias

Las estanterías para pasillos estrechos son aplicables allí donde se requiere una selectividad de palés individuales junto con un aumento significativo de la densidad de almacenamiento y donde la altura del edificio se puede aprovechar de forma eficaz. Las aplicaciones comunes incluyen:

• Centros de distribución con alta variedad de SKU: Cuando la accesibilidad total a los palés es operativamente necesaria y los sistemas de alta densidad, como las estanterías drive-in o lanzadera, no son adecuados debido al número de SKU.
• Almacenamiento farmacéutico y sanitario: Donde la trazabilidad de los lotes, el cumplimiento de FIFO y el acceso a palés individuales son obligatorios y el espacio es limitado.
• Cumplimiento del comercio minorista y electrónico: Donde se debe almacenar una amplia gama de líneas de productos a nivel de paleta y recuperarlas individualmente para consolidación o reabastecimiento de pedidos.
• Almacenamiento de piezas de fabricación: Donde se debe almacenar densamente una gran cantidad de SKU de componentes con acceso directo para el suministro de la línea de producción.
• Logística de terceros (3PL): Donde el almacenamiento flexible y de alta selectividad se adapta a múltiples clientes y combinaciones de productos cambiantes.

7. Comparación con sistemas relacionados

En comparación con las estanterías de doble profundidad, las estanterías para pasillos estrechos mantienen la selectividad total de los palés a costa de requerir equipos de guiado especializados y una preparación del suelo más estricta. En comparación con las estanterías lanzadera, admite una variedad de SKU mucho más amplia pero logra una densidad máxima de almacenamiento más baja.

8. Ventajas y limitaciones

Ventajas: se conserva la selectividad total de los palés al 100 %: se puede acceder directamente a cada palé sin mover otro; la reducción de pasillos entre un 30 % y un 50 % en comparación con las estanterías selectivas estándar aumenta las posiciones de almacenamiento dentro del mismo espacio; admite la gestión de inventario tanto FIFO como LIFO; compatible con WMS para asignación de espacios en tiempo real y seguimiento de inventario; La estructura del rack en sí es un rack selectivo estándar, sin componentes mecánicos dentro del sistema.

Limitaciones: las carretillas elevadoras de torreta y las carretillas elevadoras articuladas son sustancialmente más caras que las carretillas retráctiles estándar; Los camiones VNA suelen estar confinados a pasillos guiados y no pueden operar libremente en áreas de almacén abiertas, lo que requiere una flota de vehículos separada para las zonas de recepción y despacho; Las instalaciones de VNA requieren una preparación de planitud del piso de altas especificaciones, lo que agrega costo y tiempo al proyecto; la instalación de guía de cables es perjudicial y difícil de modificar después de la instalación; Si el sistema de guía o el camión especializado no están disponibles, el acceso al pasillo se suspende hasta que se restablezca el equipo.

9. Preguntas frecuentes

P: ¿Cuál es la diferencia entre las estanterías NA y VNA?
Las estanterías NA (pasillo estrecho) normalmente funcionan con anchos de pasillo de 2,0 a 2,5 m y utilizan carretillas elevadoras articuladas que no requieren sistemas de guía en el suelo. Las estanterías VNA (pasillo muy estrecho) funcionan en pasillos de 1,5 a 1,8 m mediante carros de torreta guiados o preparadores de pedidos que requieren guiado por cables o rieles en el pasillo. VNA logra una mayor densidad y utilización de la altura, pero implica mayores costos de equipo y preparación del piso.

P: ¿Se puede convertir una instalación de estantería convencional existente en una de pasillo estrecho?
En algunos casos, los marcos y vigas de los racks existentes se pueden reutilizar en una configuración de pasillo estrecho si son estructuralmente compatibles con el nuevo diseño y requisitos de carga. Sin embargo, la reducción del ancho del pasillo requiere reposicionar todas las filas de estantes y la conversión de VNA requiere una evaluación del piso y probablemente un trabajo de preparación del piso. La flota de carretillas elevadoras también deberá sustituirse o complementarse con equipos NA o VNA adecuados. Es necesaria una revisión estructural y de diseño completa antes de cualquier proyecto de conversión.

P: ¿Las estanterías para pasillos estrechos requieren un WMS?
Un WMS no es estrictamente necesario para estanterías de pasillos estrechos, pero es muy recomendable en instalaciones VNA que operan en altura. En alturas de estantería superiores a 8-10 m, la identificación visual de las posiciones de los pallets desde el nivel del suelo no resulta práctica. Un WMS proporciona datos de ubicación precisos para cada palé, lo que permite a los operadores de carretillas elevadoras navegar hasta la posición correcta sin búsqueda manual. Sin la integración de WMS, las tasas de error y los tiempos de recuperación aumentan significativamente en instalaciones VNA de gran altura.

P: ¿Qué medidas de protección contra incendios se aplican a las estanterías de pasillo estrecho y estantes altos?
Los requisitos de protección contra incendios para instalaciones de pasillos estrechos de gran altura suelen ser más exigentes que los de estanterías de bajo nivel. En la mayoría de las jurisdicciones, se requieren sistemas de rociadores en estantes para alturas de estantes superiores a un umbral específico (comúnmente de 7 a 9 m, según los códigos locales contra incendios y la clasificación de los productos almacenados). El requisito específico debe determinarse en consulta con la autoridad de seguridad contra incendios aplicable y un ingeniero de protección contra incendios durante la fase de diseño del proyecto.

P: ¿Cómo afecta la altura libre del edificio al diseño de estanterías para pasillos estrechos?
La altura libre del edificio (la altura utilizable desde el piso terminado hasta la obstrucción estructural más baja (vigas, rociadores, iluminación, HVAC)) determina directamente la altura máxima de rack alcanzable. Los sistemas VNA están diseñados específicamente para utilizar alturas libres de 12 a 18 m, que es donde su ventaja de densidad sobre NA o estanterías selectivas es más pronunciada. En edificios con alturas libres inferiores a 8 m, el beneficio de densidad del VNA sobre el pasillo estrecho estándar o las estanterías de doble profundidad disminuye, y el costo adicional del equipo VNA y la preparación del piso puede no estar justificado.

10. Maquinaria de bingo y estanterías para pasillos estrechos

Yancheng Bingo Machinery Equipment Co., Ltd. produce y suministra una gama de equipos de almacenamiento y logística, incluidos sistemas de estanterías para paletas de alta resistencia. Los componentes estructurales utilizados en las estanterías para pasillos estrechos (marcos verticales, vigas para paletas, espaciadores de filas y protectores de extremos de pasillo) son parte de la gama de productos de estanterías de Bingo, fabricados bajo procesos de inspección de calidad alineados con estándares internacionales.

Para operaciones que integran estanterías de pasillo estrecho con manipulación de materiales, la gama de apiladores y transpaletas eléctricas de Bingo proporciona soluciones de manipulación a nivel del suelo para áreas de recepción, despacho y preparación fuera de las zonas de pasillos guiados. Tarimas de plástico en dimensiones estándar y materiales para asegurar la carga, incluidas envolturas elásticas y flejes de embalaje, complementan el sistema de estanterías para respaldar un flujo de trabajo completo de almacenamiento y manipulación.
