Estanterías Pushback personalizadas para la solución de almacenamiento de alta densidad LIFO de alta resistencia

¿Qué es? Estanterías de empuje y po qué supera al almacenamiento convencional

Las estanterías pushback son un sistema de almacenamiento de alta densidad que permite almacenar pallets de 2 a 6 de profundidad en cada nivel, logrando hasta un 90% más de densidad de almacenamiento que las estanterías selectivas de una sola profundidad. A diferencia de los sistemas drive-in o drive-through, las estanterías pushback funcionan según el principio de último en entrar, primero en salir (LIFO): cuando se carga una nueva paleta, empuja las existentes hacia atrás a lo largo de rieles inclinados o un mecanismo de carro y riel. Cuando se retira una paleta, las paletas restantes ruedan automáticamente hacia la cara de recogida. Esto significa que los montacargas nunca necesitan ingresar a la estructura del estante, lo que mejora drásticamente la seguridad operativa y la accesibilidad a los palés.

Para los almacenes que manejan una diversidad moderada de SKU y un alto volumen de producción, las estanterías pushback ofrecen un equilibrio convincente entre densidad, selectividad y velocidad de producción. Es particularmente eficaz en almacenamiento en frío, distribución de alimentos y bebidas y almacenes de fabricación de productos terminados, donde el costo de espacio por metro cúbico es significativo.

como Estanterías de empuje Obras: El principio mecánico

Los sistemas de estanterías pushback utilizan uno de dos mecanismos principales: sistemas de carros anidados or Sistemas de rieles inclinados (carriles de flujo) . Comprender la diferencia es fundamental a la hora de seleccionar un sistema para sus instalaciones.

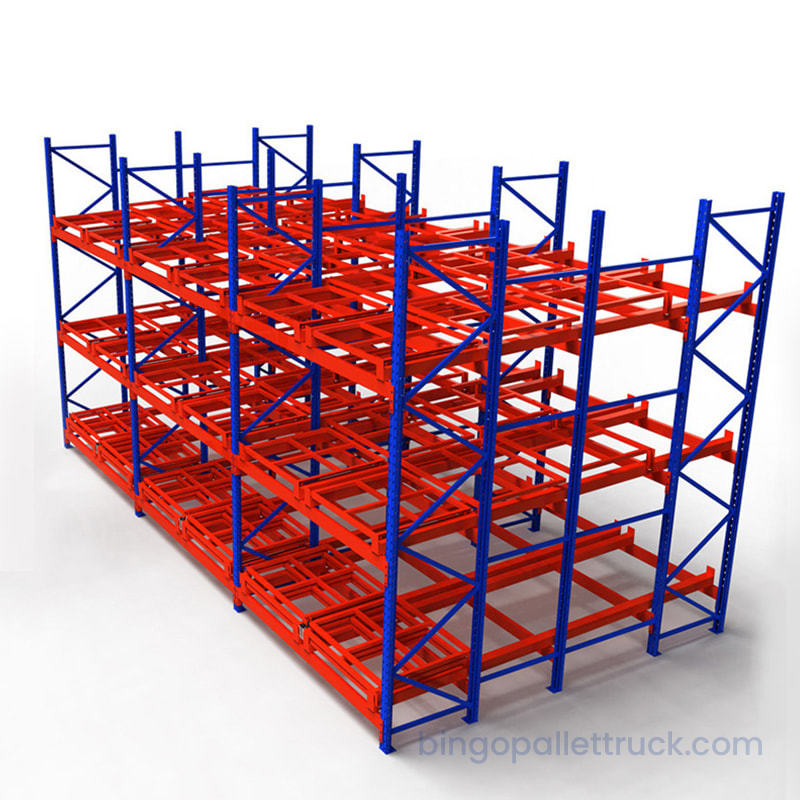

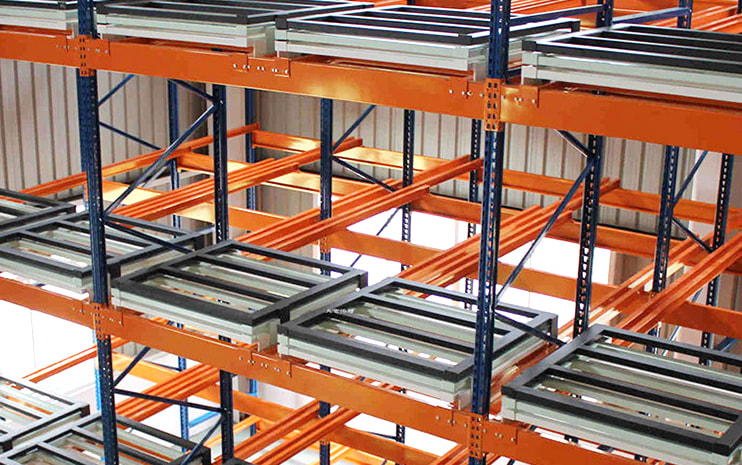

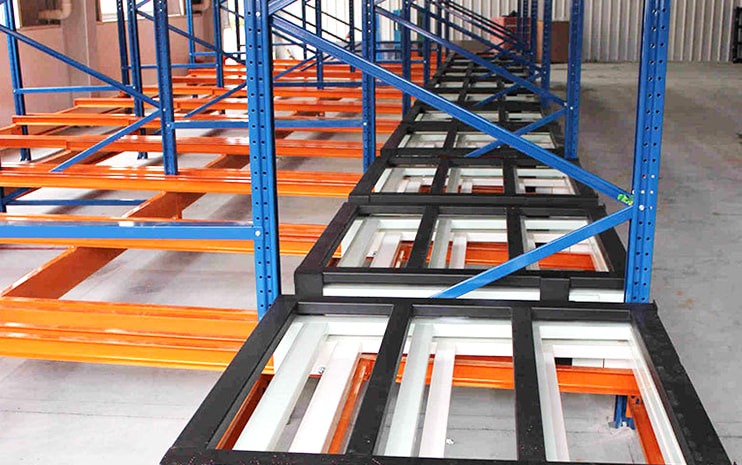

Sistema de carro anidado

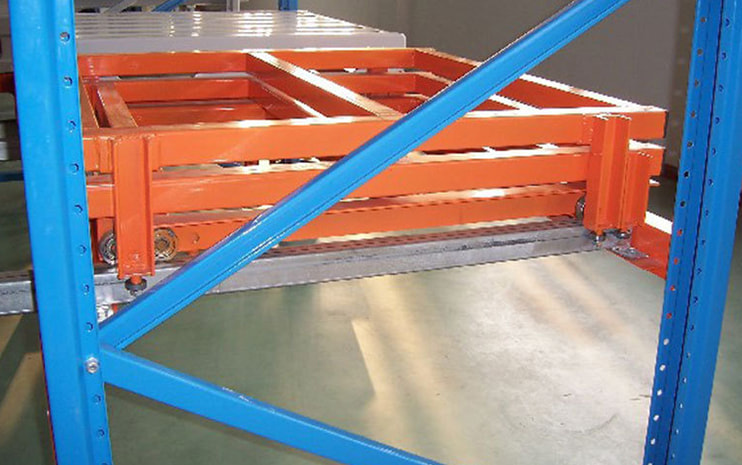

Cada nivel contiene una serie de carros con ruedas encajados uno dentro del otro. El primer palet descansa sobre el carro más exterior; cuando se carga una segunda paleta, empuja la primera paleta (y su carro) hacia atrás mientras está sentado en su propio carro. Este mecanismo en cascada admite profundidades de almacenamiento de 2 a 6 paletas. Cuando se recupera una tarima, las tarimas restantes ruedan suavemente hacia adelante por gravedad debido a la ligera inclinación hacia abajo (normalmente de 1,5° a 3°) hacia el pasillo.

Sistema de riel inclinado

Esta variante, más sencilla y económica, utiliza rieles de acero en ángulo sin carros. Los palets se deslizan directamente sobre los carriles. Es más adecuado para configuraciones de 2 profundidades y requiere tarimas con tablas inferiores lisas y consistentes. Si bien tiene menos piezas móviles y menores requisitos de mantenimiento, ofrece menos flexibilidad de profundidad que el enfoque basado en carro.

Ventajas clave de Estanterías de empuje Sobre sistemas competitivos

Las estanterías pushback compiten directamente con las estanterías selectivas, las estanterías drive-in y las estanterías dinámicas para palets. Cada sistema tiene un perfil de rendimiento distinto. A continuación se detallan las ventajas específicas que ofrecen las estanterías pushback:

• Mayor aprovechamiento del espacio que las estanterías selectivas: Un rack selectivo estándar requiere un pasillo por módulo. Los sistemas pushback reducen significativamente el número de pasillos: una configuración pushback de 4 profundidades puede reducir el espacio de los pasillos en aproximadamente un 60 %, convirtiendo el espacio muerto en un volumen de almacenamiento productivo.
• Mayor accesibilidad de referencias que las estanterías drive-in: Los racks drive-in almacenan solo un SKU por carril, lo que limita la selectividad. Las estanterías pushback permiten un SKU diferente por nivel y por bahía, lo que significa que una bahía de 4 niveles y 4 profundidades puede contener hasta 4 SKU distintos, una ventaja fundamental para los almacenes con una variedad moderada de productos.
• Funcionamiento más seguro que las estanterías drive-in: Debido a que los montacargas nunca ingresan a la estructura del estante en un sistema de retroceso, el riesgo de dañar los montantes del estante y las vigas se reduce sustancialmente. Los datos de la industria sugieren que los sistemas de estanterías drive-in sufren incidentes de daños estructurales a una tasa de 3 a 5 veces mayor que los sistemas pushback en operaciones comparables.
• Menor coste de infraestructura que las estanterías dinámicas para pallets: Los sistemas de flujo de paletas requieren carriles de rodillos y mecanismos de frenado diseñados con precisión, lo que los hace considerablemente más costosos por posición de paleta. Los sistemas de retroceso, especialmente los tipos de rieles inclinados, ofrecen ganancias de densidad a un nivel de inversión más accesible.
• Compatibilidad con carretillas elevadoras de contrapeso y alcance estándar: No se requiere equipo especializado, lo que reduce el gasto de capital en equipos de manejo de materiales y simplifica la capacitación de los operadores.

Aplicaciones e industrias ideales para Estanterías de empuje

Las estanterías pushback no son una solución universal. Su rotación de inventario LIFO lo hace inadecuado para productos perecederos que requieren una gestión estricta de primero en entrar, primero en salir (FIFO), como productos frescos o productos farmacéuticos de corta vida útil. Sin embargo, sobresale en una amplia gama de escenarios:

Almacenes Frigoríficos y Congeladores

En ambientes refrigerados, cada metro cuadrado de espacio conlleva un costo operativo enorme debido a las demandas de energía de refrigeración. Las estanterías pushback pueden reducir el espacio refrigerado entre un 40 % y un 50 % en comparación con las estanterías selectivas , generando importantes ahorros energéticos y inmobiliarios a largo plazo. El mecanismo alimentado por gravedad tampoco requiere energía eléctrica dentro de la estructura del bastidor, lo que elimina el riesgo de falla de los componentes eléctricos en ambientes fríos.

Almacenamiento intermedio de productos terminados de fabricación

Las líneas de producción a menudo generan grandes volúmenes de productos terminados idénticos o casi idénticos que deben almacenarse temporalmente antes del envío saliente. Las estanterías pushback se adaptan de manera eficiente a estos escenarios de gran volumen y pocos SKU, actuando como un amortiguador de alta capacidad entre la producción y el envío.

Centros de distribución minorista y de comercio electrónico

Los centros de distribución que manejan cientos de SKU en cantidades de paletas de moderadas a grandes se benefician de la capacidad de las estanterías pushback para almacenar múltiples SKU dentro de un espacio compacto. Esto es especialmente valioso en los centros de distribución urbanos donde los costos inmobiliarios son elevados.

Almacenamiento de bebidas y alimentos secos

Las bebidas no perecederas y los alimentos secos con una vida útil más larga son candidatos ideales para la rotación LIFO. Estos productos también tienden a almacenarse en paletas estandarizadas con pesos y dimensiones consistentes, condiciones que optimizan el rendimiento del sistema de empuje.

Parámetros críticos de diseño y especificación

Seleccionar y especificar un sistema de estanterías pushback requiere una cuidadosa atención a varios parámetros de ingeniería. Los errores en la etapa de diseño pueden resultar en una operación insegura, daños a los palés o un rendimiento deficiente.

• Peso del palet y uniformidad: Cada nivel de carro debe estar clasificado para el peso máximo de paleta cargada con un factor de seguridad. Los sistemas típicos soportan cargas de palés de 500 kg a 1500 kg por posición de palé. Pesos de paletas inconsistentes en el mismo carril pueden provocar un rodamiento desigual y atascos.
• Ángulo de inclinación del carril: La inclinación debe ser suficiente para permitir que las paletas rueden hacia adelante por gravedad, pero lo suficientemente controlada para evitar una aceleración peligrosa. una pendiente de 1,5° a 2,5° es estándar para la mayoría de los rangos de peso de paletas.
• Saliente y huella del palet: Las dimensiones reales del palet deben coincidir con el tramo del carril. Las configuraciones típicas se adaptan a espacios de 800×1200 mm (palet europeo) o 1000×1200 mm (palet industrial). Si sobresale más allá de los bordes del carro, existe el riesgo de que se vuelque y descarrile.
• Altura y espacio libre del nivel del haz: Cada nivel de viga requiere suficiente espacio vertical tanto para el palé cargado más alto como para el mecanismo del carro debajo del palé. El espacio mínimo entre la parte superior del palé cargado y la viga superior suele ser de 100 a 150 mm.
• Requisitos de carga sísmica y de piso: En zonas sísmicamente activas, los sistemas de bastidores deben cumplir con los códigos de construcción locales. También se debe verificar la capacidad de carga de la losa del piso, ya que los densos espacios de empuje concentran la carga en una superficie de piso más pequeña que las estanterías selectivas.

Estanterías de empuje vs. estanterías dinámicas para paletas: elegir el sistema adecuado

El punto de decisión más común en la planificación del almacenamiento de alta densidad es si seleccionar estanterías pushback (LIFO) o de flujo de paletas (FIFO). La elección depende principalmente de los requisitos de rotación de inventario y los patrones de rendimiento operativo.

Si su operación gestiona productos con fechas sensibles donde el stock más antiguo siempre debe enviarse primero, las estanterías dinámicas para paletas son la opción correcta. Para operaciones con productos no perecederos, espacio limitado y la necesidad de minimizar el número de pasillos, Las estanterías pushback ofrecen una densidad superior sin sacrificar la simplicidad operativa. .

Mejores prácticas de instalación, seguridad y mantenimiento

Una instalación de estanterías pushback es tan efectiva como los procesos que la sustentan. Las siguientes prácticas son esenciales para una operación segura y eficiente a largo plazo:

Requisitos de instalación

• Las placas base deben anclarse a la losa de concreto según las especificaciones de ingeniería del fabricante. No asuma que los patrones de anclaje estándar son universalmente aplicables; cada instalación debe ser revisada por un ingeniero estructural.
• La nivelación del riel es crítica. Incluso una desviación de 0,5° respecto de la inclinación de diseño puede provocar que los pallets rueden demasiado lento o demasiado rápido. Se deben utilizar herramientas de nivelación láser durante la instalación.
• Se deberán colocar etiquetas de capacidad de carga en cada bahía, indicando claramente el peso máximo por nivel y por bahía. Estos deben ser visibles para los operadores de montacargas desde el pasillo.

Protocolos de seguridad continuos

• Realice inspecciones de estantes como mínimo cada 12 meses, con controles visuales informales realizados semanalmente por personal de almacén capacitado. Busque montantes doblados, soldaduras agrietadas, carros dañados y rieles desplazados.
• Cualquier componente de la estantería que haya sido golpeado por un montacargas debe evaluarse inmediatamente y retirarse de servicio si se cuestiona su integridad estructural. No permita que los daños "menores" queden sin abordar.
• Capacite a todos los operadores de montacargas específicamente sobre los procedimientos de carga de estanterías pushback. Los errores comunes de los operadores, como empujar paletas con el mástil del montacargas en lugar de utilizar la posición adecuada de las paletas, pueden dañar los mecanismos del carro y crear riesgos de seguridad.

Programa de mantenimiento

• Mensual: Lubrique los ejes del carro y los cojinetes de las ruedas con grasa adecuada. Limpie los escombros de los canales del riel que puedan obstruir el movimiento del carro.
• Trimestral: Verifique los ángulos de inclinación del riel con un nivel digital. Verifique y vuelva a apretar los pernos de anclaje si es necesario.
• Anualmente: Inspección profesional completa de racks según SEMA, RMI o los estándares locales aplicables. Reemplace los conjuntos de ruedas desgastados de manera proactiva en lugar de esperar a que falle.

como to Evaluate a Estanterías de empuje Proveedor

La calidad de un sistema de estanterías pushback depende en gran medida de los estándares de materiales, la precisión de la ingeniería y el soporte posventa. Al evaluar fabricantes y proveedores, considere los siguientes criterios:

1. Calidad del acero y especificaciones del perfil: Los montantes y vigas deben fabricarse con acero laminado en frío de alta resistencia con índices de límite elástico definidos. Solicite certificados de pruebas de materiales y documentación de capacidad de carga de secciones.
2. Material de las ruedas del carro y capacidad de carga: Los conjuntos de ruedas deben estar clasificados para el peso máximo esperado de la plataforma con un factor de seguridad de al menos 1,5×. Las opciones de ruedas de nailon, poliuretano y acero tienen diferentes características de carga y ruido.
3. Tratamiento superficial: Se debe especificar el espesor del acabado de la capa en polvo (generalmente ≥60 micras) y probarse para determinar la adhesión y la resistencia a la niebla salina, particularmente para almacenamiento en frío o ambientes de alta humedad.
4. Soporte de ingeniería y diseño de maquetación: Un proveedor de buena reputación debe proporcionar propuestas de diseño basadas en CAD, cálculos de carga y especificaciones de anclaje como parte del proceso de adquisición, no como extras opcionales.
5. Certificaciones de cumplimiento: Los sistemas deben cumplir con estándares reconocidos como EN 15512 (Europa), ANSI MH16.1 (Norteamérica) o estándares locales equivalentes. Solicitar documentación de las pruebas de cumplimiento.

Como fabricante y proveedor de soluciones integradas de almacenamiento y logística, Bingo ofrece sistemas de estanterías pushback diseñados para satisfacer diversos requisitos de almacenamiento en los mercados globales. Con plena capacidad de producción interna y soporte técnico, las soluciones de estanterías de Bingo se pueden especificar e integrar junto con equipos de manipulación de materiales complementarios, incluidos apiladores eléctricos, carretillas retráctiles y transpaletas, para ofrecer soluciones de almacén cohesivas de principio a fin.

Preguntas frecuentes sobre las estanterías pushback

¿Se pueden utilizar estanterías pushback con carretillas elevadoras automatizadas o sistemas AS/RS?

Sí, las estanterías pushback son compatibles con ciertos vehículos guiados automáticamente (AGV) y sistemas automatizados de almacenamiento y recuperación (AS/RS), siempre que el sistema esté diseñado con parámetros consistentes de peso y posicionamiento de paletas. Sin embargo, se requiere un diseño de interfaz personalizado que debe validarse tanto con el proveedor de estanterías como con el proveedor de automatización.

¿Qué pasa si un carro se descarrila o se atasca?

Un carro descarrilado o atascado normalmente requiere intervención manual para despejarse, lo que significa que se debe vaciar el carril afectado. Por eso es esencial utilizar palés consistentes y bien mantenidos y respetar los límites de peso: reduce significativamente la frecuencia de problemas mecánicos. Los sistemas de calidad incluyen labios de carril antidescarrilamiento y bloques de tope para minimizar este riesgo.

¿Las estanterías pushback son adecuadas para palets de formas irregulares o no estándar?

Las estanterías pushback funcionan mejor con paletas estandarizadas y estructuralmente sólidas. Los palés dañados, aquellos a los que les faltan tablas o huellas no estándar pueden obstruir el movimiento del carro o provocar una distribución desigual de la carga. Si su operación utiliza paletas mixtas o no estándar, esto debe discutirlo con su proveedor durante la fase de diseño.

como does pushback racking affect warehouse management system (WMS) integration?

Dado que las estanterías pushback son un sistema LIFO, la gestión de espacios WMS debe tener en cuenta el hecho de que solo el palet delantero de cada carril sea directamente accesible en todo momento. A cada carril se le debe asignar un único SKU para evitar complicaciones en el control de inventario. La mayoría de las plataformas WMS modernas tienen soporte nativo para el almacenamiento basado en carriles LIFO, lo que hace que la integración sea sencilla cuando el sistema está configurado correctamente.
