Estanterías para paletas tipo Shuttle personalizadas para una solución inteligente de almacenamiento automatizado de alta resistencia

1. ¿Qué son las estanterías para paletas lanzadera?

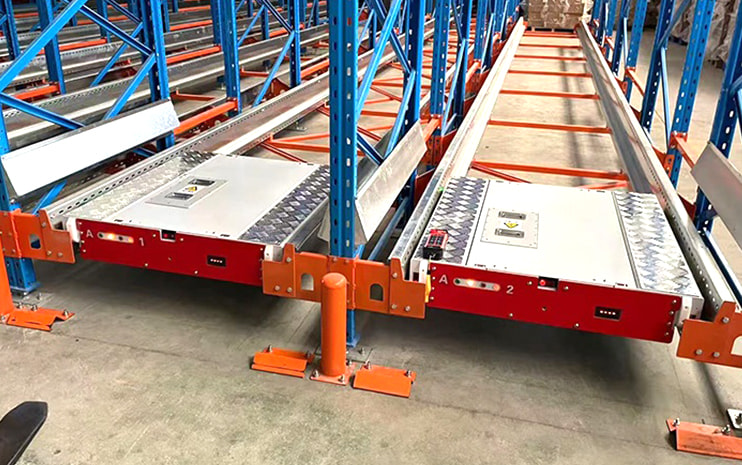

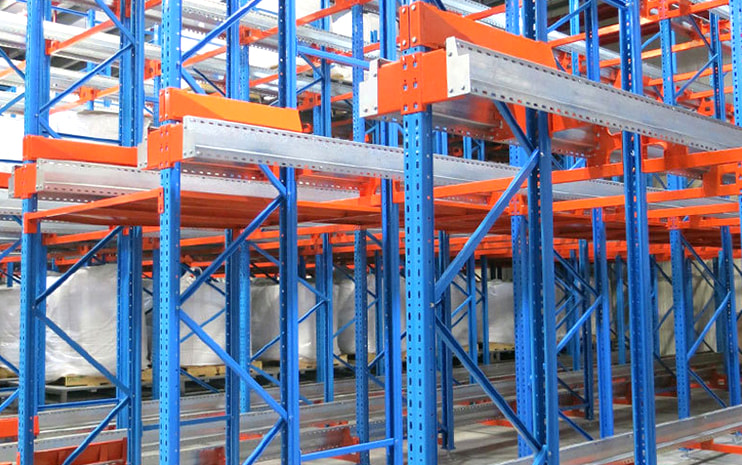

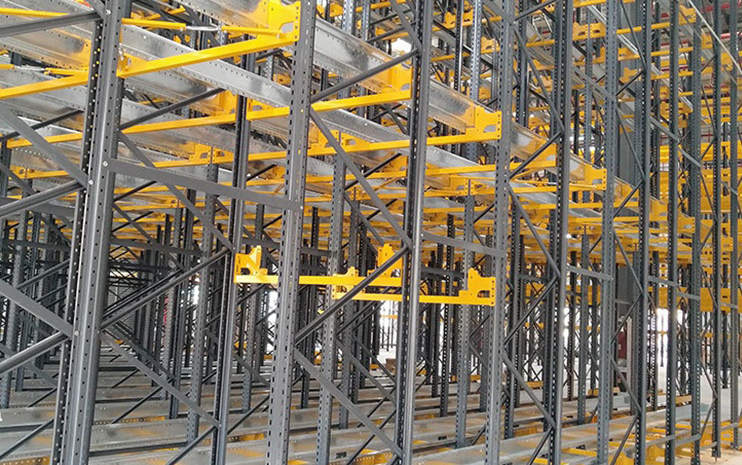

Estanterías para paletas tipo lanzadera es un sistema de almacenamiento de alta densidad en el que un transportador montado en rieles y alimentado por batería, conocido como lanzadera, se desplaza de forma autónoma dentro de los canales de estanterías para almacenar y recuperar paletas. A diferencia de las estanterías drive-in, donde una carretilla elevadora ingresa físicamente al canal, las estanterías tipo lanzadera mantienen la carretilla elevadora completamente fuera de la estructura. El operador coloca o recoge los pallets en la entrada del canal, mientras que el carro maneja todo el movimiento interno mediante control remoto o comando WMS.

El sistema ocupa una posición entre las estanterías manuales convencionales y los AS/RS (Sistemas Automatizados de Almacenamiento y Recuperación) totalmente automatizados, ofreciendo una densidad de almacenamiento sustancialmente mayor que las estanterías selectivas y manteniendo una menor inversión de capital que una instalación AS/RS completa.

2. Principio de funcionamiento

Un ciclo de lanzadera estándar se desarrolla de la siguiente manera:

1. La carretilla elevadora coloca la lanzadera en la entrada del canal objetivo.
2. El operador envía un comando a través de un sistema de control remoto o integrado por RF.
3. La lanzadera se desplaza hasta la posición más profunda disponible (para la entrada) o hasta el palé cargado más externo (para la salida).
4. La plataforma elevadora del carro sube, transporta el palet a la posición prevista y lo baja sobre los carriles de soporte.
5. El transbordador regresa a la entrada del canal. A continuación, la carretilla elevadora manipula el palet en el nivel de entrada.
6. Cuando se completa el trabajo en un canal, el montacargas reposiciona la lanzadera a otro canal.

3. Tipos de sistemas

Por modo de flujo de inventario

• LIFO (Último en entrar, primero en salir): Canales de entrada única. Primero se recupera el palet almacenado más recientemente. Adecuado para SKU homogéneos sin requisitos estrictos de rotación de fechas.
• FIFO (primero en entrar, primero en salir): Canales de doble entrada (flujo) con pasillos de entrada y salida separados. Requerido para productos perecederos, productos farmacéuticos y cualquier inventario sujeto a gestión de fecha de vencimiento.

Por nivel de automatización

• Semiautomático: Un carro por canal, reposicionado manualmente mediante carretilla elevadora. La configuración más común.
• Coche de traslado: Un carro de transferencia automatizado mueve el transbordador entre canales y niveles, lo que reduce significativamente la participación de montacargas y aumenta el rendimiento.
• Lanzadera múltiple (4 vías): Carro capaz de moverse en ambos ejes dentro del rack, utilizado en instalaciones totalmente automatizadas y de gran capacidad.

4. Parámetros técnicos clave

5. Aplicaciones comunes

Las estanterías lanzadera son más efectivas en operaciones con un número limitado de SKU y un gran volumen por SKU. Las aplicaciones industriales típicas incluyen:

• Cámaras frigoríficas y almacenes frigoríficos: Un menor número de pasillos reduce el volumen refrigerado a mantener, lo que reduce directamente los costes energéticos.
• Distribución de alimentos y bebidas: Las configuraciones FIFO gestionan la rotación de la fecha de caducidad de los productos perecederos.
• Almacenamiento farmacéutico: Trazabilidad de lotes y cumplimiento FIFO para productos sensibles a la temperatura.
• Stock de reserva de fabricación: Los sistemas LIFO permiten un rápido reabastecimiento de las líneas de producción con una pequeña cantidad de tipos de materias primas.
• Comercio electrónico y distribución de bienes de consumo: Las zonas de un solo SKU de alta velocidad se benefician de la capacidad de rendimiento y la densidad del sistema.

6. Comparación con otros sistemas de alta densidad

La principal ventaja de las estanterías tipo lanzadera sobre las estanterías drive-in (el sistema al que más se parece) es que la lanzadera se mueve más rápido y con mayor precisión que una carretilla elevadora dentro de un canal, elimina el riesgo de daños estructurales por la entrada de una carretilla elevadora y admite los modos FIFO y LIFO.

7. Ventajas y limitaciones

Ventajas: mayor densidad de almacenamiento; la imposibilidad de entrada de montacargas reduce el daño estructural y mejora la seguridad; admite tanto FIFO como LIFO; la reducción del número de pasillos reduce los costos de refrigeración; compatible con la integración WMS; Se pueden agregar unidades lanzadera a medida que aumenta el rendimiento.

Limitaciones: mayor inversión de capital inicial que las estanterías drive-in o selectivas; baja selectividad de SKU: cada canal suele estar dedicado a un único SKU; requiere gestión de la batería y reemplazo periódico; requisitos de calidad de paletas más estrictos; el mantenimiento del transbordador requiere conocimientos técnicos especializados; El rendimiento del sistema depende de una cobertura Wi-Fi estable en todo el rack.

8. Preguntas frecuentes

P: ¿Cuántas lanzaderas se necesitan?
Un carro normalmente maneja entre 30 y 60 movimientos de palés por hora, dependiendo de la profundidad del canal. Una base común es una lanzadera por cada dos o cuatro canales activos. Para un mayor rendimiento, las configuraciones de los carros de transferencia permiten que un carro por nivel atienda todos los canales automáticamente.

P: ¿Qué sucede si el transbordador falla dentro de un canal?
La mayoría de los diseños incluyen un procedimiento de extracción manual: la lanzadera se puede recuperar mediante una carretilla elevadora utilizando un punto de sujeción mecánico o una cuerda. Los procedimientos operativos deben documentar este proceso y todo el personal relevante debe recibir capacitación en consecuencia.

P: ¿Todos los tipos de palés son compatibles?
La distancia entre carriles debe coincidir con el tipo de palet utilizado (por ejemplo, EUR/EPAL 800×1200 mm o ISO 1000×1200 mm). Los palés deben estar estructuralmente sanos: las tablas rotas o las bases deformadas provocan errores de posicionamiento. Los tipos de paletas mixtas requieren configuraciones de canales separados.

P: ¿Pueden las estanterías lanzadera funcionar en entornos ultracongelados?
Sí, con las especificaciones adecuadas. Las unidades de transporte clasificadas para funcionamiento bajo cero utilizan baterías de iones de litio resistentes al frío y componentes electrónicos sellados, y están diseñadas para temperaturas de funcionamiento de hasta aproximadamente -30 °C. El rango de temperatura debe declararse en la etapa de diseño del proyecto.

P: ¿Cuál es un período de recuperación típico?
El retorno de la inversión depende de la capacidad de almacenamiento incremental obtenida, el ahorro de mano de obra en montacargas y la reducción de costos de energía en ambientes refrigerados. Los períodos de recuperación suelen oscilar entre tres y siete años, y varían según los costos laborales, el tamaño de las instalaciones y el tipo de aplicación.

9. Maquinaria de bingo y estanterías para lanzaderas

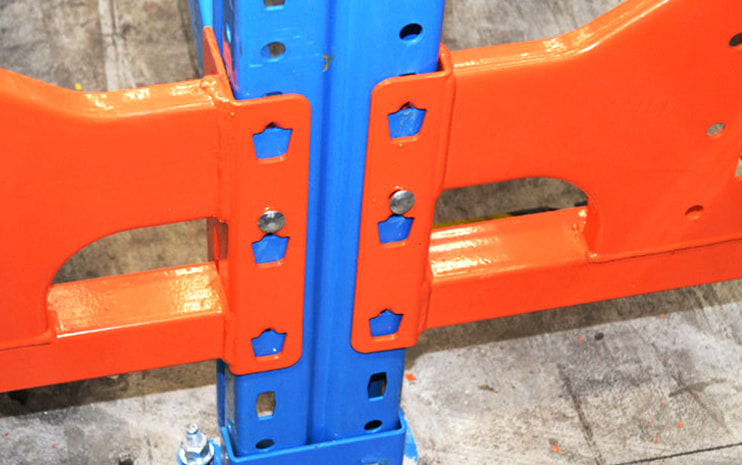

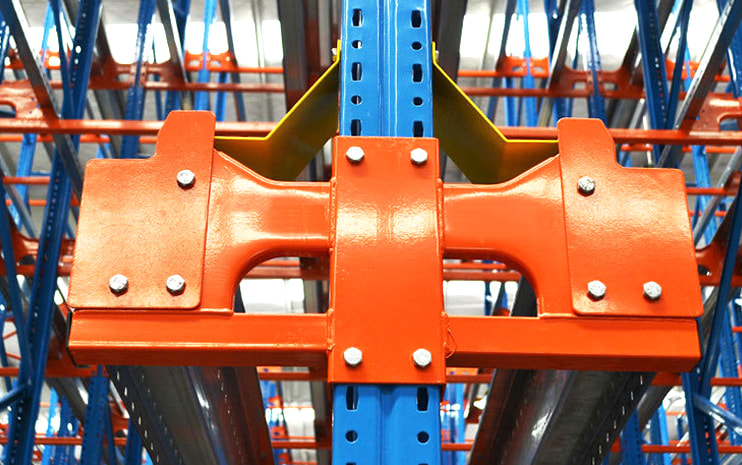

Yancheng Bingo Machinery Equipment Co., Ltd. es un fabricante y proveedor de equipos de almacenamiento y logística que cubren equipos de manipulación, contenedores de almacenamiento, materiales de embalaje y estanterías de almacén en las categorías de servicio liviano, mediano y pesado. La gama de estanterías para trabajos pesados ​​incluye los componentes estructurales (montantes, vigas, rieles y accesorios) que forman la base de las instalaciones de estanterías para paletas lanzadera.

La cartera de productos más amplia de Bingo también suministra equipos directamente relevantes para las operaciones de estanterías lanzadera: apiladores eléctricos y carretillas retráctiles para colocación de lanzadera e interfaz de paletas; paletas de plástico en dimensiones estándar compatibles con configuraciones de rieles lanzadera; y materiales para envolver y flejar paletas para estabilizar la carga antes del almacenamiento. Esta capacidad de suministro integrado respalda la adquisición integral para proyectos de acondicionamiento de almacenes que involucran sistemas de estanterías lanzadera.
