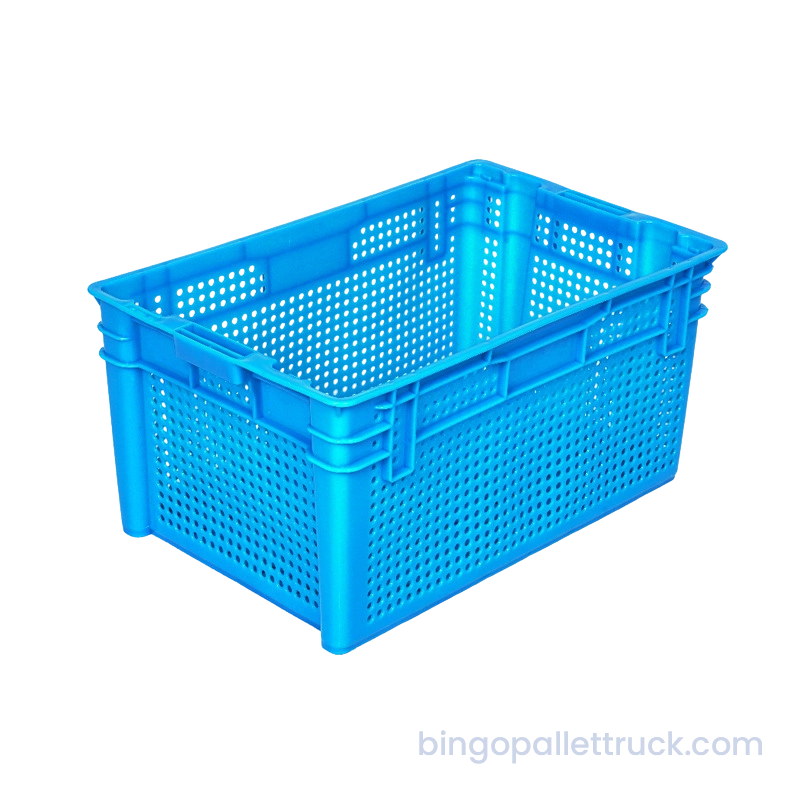

Cajas de plástico apilables y encajables representan una arquitectura de contenedor híbrida que cambia entre apilamiento vertical y almacenamiento anidado mediante una rotación de 180 grados del cuerpo de la caja. Diseñado por Equipo de maquinaria de bingo Yancheng Co., Ltd. , estas cajas presentan un perfil de borde bidireccional: una orientación presenta repisas de apilamiento que se entrelazan para cargas de columna estables, mientras que la orientación invertida expone hombros de anidación cónicos que permiten que las unidades vacías se aniden una dentro de otra con un Reducción de espacio de hasta un 75%. . Esta capacidad de modo dual elimina la necesidad de flotas de contenedores separadas dedicadas al almacenamiento o a la logística de devolución.
El mecanismo de cambio de modo se basa en la asimetría geométrica en lugar de en piezas móviles, lo que garantiza un desgaste mecánico nulo durante el ciclo de vida del producto. Cuando se orienta para apilar, la sección de pared recta de la caja se acopla con cajas idénticas arriba y abajo para formar una columna rígida clasificada para 200 kilos de carga estática. Cuando se gira 180 grados para anidar, la misma caja se desliza dentro de una unidad correspondiente con una acción suave y autocentrada guiada por ángulos de tiro moldeados. Equipo de maquinaria de bingo Yancheng Co., Ltd. valida cada cavidad del molde con escaneo láser para garantizar que el ángulo de transición de apilamiento y anidamiento permanezca dentro ±0,3 grados entre lotes de producción.
Especificaciones técnicas
Tabla 1: Datos dimensionales y de rendimiento del modo dual de cajas Stack & Nest | modelo | Dimensiones externas (largo x ancho x alto) | Volumen interno | Carga en modo de pila | Reducción de altura en modo nido | Altura máxima de pila | Espesor de la pared |
| SNC-4830 | 480 × 320 × 300 milímetros | 32 litros | 40 kilos | 75% | 6 cajas | 3,0 milímetros |
| SNC-6035 | 600 × 400 × 350 milímetros | 58 litros | 50 kilogramos | 78% | 5 cajas | 3,2 milímetros |
| SNC-7540 | 750 × 500 × 400 milímetros | 105 litros | 65 kilos | 80% | 4 cajas | 3,5 milímetros |
| SNC-8050 | 800 × 600 × 500 milímetros | 168 litros | 80 kilos | 82% | 4 cajas | 4,0 milímetros |
Arquitectura de borde bidireccional
Orientación de apilamiento
En la orientación de apilamiento, la caja descansa sobre su base con el reborde superior del borde mirando hacia afuera. Cuatro postes de esquina con huecos entrelazados se acoplan con los pies de la caja de arriba, creando una conexión mecánica positiva que resiste el desplazamiento lateral hasta 200 norte de fuerza cortante. La sección de pared recta entre postes mantiene un ángulo de desmoldeo de menos de 0,5 grados , lo que garantiza que se conserve el volumen interno incluso cuando se carga con polvos a granel o materiales granulares que se asentarían en espacios cónicos.
Orientación de anidación
Cuando se gira 180 grados, el hombro inferior del borde se convierte en el borde delantero, presentando un Ángulo de inclinación de 7 grados que guía la caja hacia la unidad de abajo. Los topes de anidación moldeados evitan la inserción excesiva más allá de la profundidad de encaje diseñada, preservando el espacio libre para el mango y evitando el bloqueo por vacío durante la separación. Equipo de maquinaria de bingo Yancheng Co., Ltd. Aplica un tratamiento superficial patentado a las zonas de contacto anidadas, reduciendo el coeficiente de fricción al 35% en comparación con el polipropileno sin tratar.
Escenarios de aplicación
- Operaciones minoristas estacionales: El modo de pila admite el almacenamiento de alta densidad del inventario de vacaciones durante las temporadas altas; El modo nido colapsa la flota vacía para el almacenamiento fuera de temporada, recuperando hasta 80% de espacio de piso.
- Rutas de entrega con paradas múltiples: Los conductores pueden apilar cajas cargadas para la entrega saliente y colocar cajas vacías en cada punto de entrega, maximizando la utilización del cubo del vehículo a lo largo de la ruta sin necesidad de tipos de contenedores separados.
- Logística de Eventos y Exposiciones: El diseño de modo dual simplifica la instalación del stand (cajas de exhibición apiladas) y el desmontaje (transporte de retorno anidado), lo que reduce el tiempo de mano de obra y las necesidades de equipos de manipulación de materiales.
- Procesamiento por lotes farmacéuticos: Los lotes de cajas codificadas por colores se pueden apilar durante la producción activa y anidar durante los períodos de cambio de sala limpia, lo que respalda los flujos de trabajo de fabricación eficiente con un inventario mínimo de contenedores.
Personalización y Accesorios
Equipo de maquinaria de bingo Yancheng Co., Ltd. ofrece accesorios diseñados para funcionar tanto en orientación de apilamiento como de anidamiento sin comprometer ninguno de los modos:
- Tapas reversibles con perfiles de sellado asimétricos que se bloquean en modo apilado y se limpian automáticamente en modo nido, manteniendo toda la profundidad de anidamiento.
- Bolsillos para etiquetas de doble cara legibles en cualquier orientación, lo que elimina la necesidad de rotar las cajas para escanear el inventario.
- Parachoques de esquina amortiguadores moldeados de TPE que protegen tanto las repisas de apilamiento como los hombros de anidación contra daños por impacto durante las transiciones de modo.
- Corredores de base entrelazados que se alinean con las tablas de la plataforma de paletas en el modo apilado y se empotran al ras en el modo nido para evitar que se cuelguen de los rodillos del transportador.
Preguntas frecuentes
1. ¿Cómo funciona el mecanismo de apilamiento y encajado sin piezas móviles?
El mecanismo se basa enteramente en una asimetría geométrica moldeada en el perfil de la llanta. Un lado del borde está optimizado para el entrelazado vertical (apilamiento), mientras que el lado opuesto es cónico para anidar. Al girar la caja 180 grados se cambia qué perfil se acopla con las unidades adyacentes. Como no hay bisagras, pestillos ni correderas, Equipo de maquinaria de bingo Yancheng Co., Ltd. garantiza la función de cambio de modo durante toda la vida útil del contenedor sin mantenimiento ni degradación relacionada con el desgaste.
2. ¿Pueden los operadores encajar accidentalmente una caja cuando se pretende apilarla?
La geometría de la llanta evita el acoplamiento en modo cruzado. Si una caja se coloca en la orientación incorrecta encima de una columna apilada, los perfiles incompatibles crean un espacio visible. espacio de 5 mm e inestabilidad física que alerta al operador de inmediato. Equipo de maquinaria de bingo Yancheng Co., Ltd. También ofrece indicadores de orientación opcionales (flechas moldeadas en las paredes laterales cortas) que confirman el modo correcto de un vistazo.
3. ¿Cuál es la altura de anidación por unidad cuando está completamente anidada?
La altura de anidación varía según el modelo. Para la SNC-6035, cada unidad anidada añade aproximadamente 78mm a la altura de la pila, en comparación con 350 milímetros en modo pila. Esto significa que una columna de 10 cajas anidadas ocupa el mismo espacio vertical que 2,2 cajas apiladas. Equipo de maquinaria de bingo Yancheng Co., Ltd. proporciona calculadoras de anidamiento que tienen en cuenta la altura de los palés y los espacios libres del almacén para optimizar las configuraciones de almacenamiento de cajas vacías.
Sí. El tamaño externo de la serie SNC se alinea con los módulos de paleta ISO 6780: el SNC-6035 se adapta a dos en un palé de 1200 × 1000 mm, mientras que el SNC-8050 se adapta a uno por palé con espacio libre perimetral para envoltura estirable. En modo nido, la altura reducida permite aproximadamente 3,5 veces más unidades por capa de palé durante los envíos de devolución de cajas vacías, lo que reduce directamente los costos de flete.
5.¿Cómo afecta el diseño de modo dual el peso del contenedor y la eficiencia del material?
El borde bidireccional requiere aproximadamente 15% más material que una caja encajable monomodo de capacidad equivalente, pero esto se compensa eliminando la necesidad de una segunda flota de contenedores. Equipo de maquinaria de bingo Yancheng Co., Ltd. optimiza la distribución del material a través del análisis de topología, concentrando la masa en el borde y los postes de las esquinas mientras minimiza el espesor de la pared en áreas no críticas. El resultado es un contenedor que pesa sólo 8-12% más que una caja apilable dedicada y al mismo tiempo ofrece ambas funciones.
